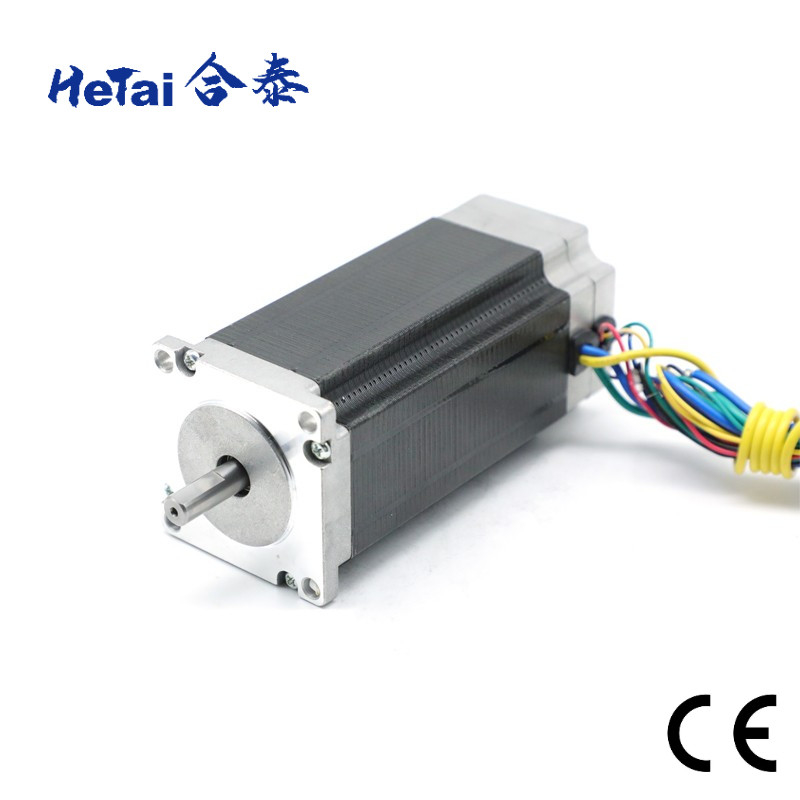

Nema 23 Brushless Dc Motor 57mm 36 V ประสิทธิภาพที่เสถียร 57BLF
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | มอเตอร์ DC แบบไม่มีแปรง | ประเภทคดเคี้ยว | ดาว |
---|---|---|---|
มุมเอฟเฟกต์ฮอลล์ | 120 °มุมไฟฟ้า | แรงดันไฟฟ้าที่กำหนด | 36 VDC |
แรงบิด C0.136 N.m/Aonstant | 0.09 N.m/A | ชั้นฉนวน | บี |
ความเร็วในการโหลด | 3800 รอบต่อนาที | ไม่มีกระแสโหลด | 1 แอมป์ |
จัดอันดับความเร็ว | 3000±200 รอบต่อนาที | พิกัดแรงบิด | 0.8 นิวตันเมตร |
กลับ EMF คงที่ | 9.47 V/KRPM | แรงรัศมีสูงสุด | 75 N (10 มม. จากหน้าแปลนด้านหน้า) |
แรงตามแนวแกนสูงสุด | 15 น | ระดับ IP | IP40 |
แสงสูง | Nema23 Brushless Dc Motor 57mm,36V Brushless Dc Motor,3800 RPM Bldc มอเตอร์ไร้แปรง |
มอเตอร์ DC ไร้แปรงถ่าน Nema 23 57 มม. 36 V ประสิทธิภาพการทำงานที่เสถียรขายส่ง 57BLF
มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน (BLDC) เป็นมอเตอร์ไฟฟ้าที่ขับเคลื่อนโดยแหล่งจ่ายแรงดันไฟกระแสตรงและสับเปลี่ยนทางอิเล็กทรอนิกส์แทนการใช้แปรงเหมือนในมอเตอร์กระแสตรงทั่วไปมอเตอร์ BLDC ได้รับความนิยมมากกว่ามอเตอร์กระแสตรงทั่วไปในปัจจุบัน แต่การพัฒนามอเตอร์ประเภทนี้เกิดขึ้นได้ตั้งแต่ช่วงทศวรรษ 1960 เมื่อมีการพัฒนาอุปกรณ์อิเล็กทรอนิกส์เซมิคอนดักเตอร์
มอเตอร์ทั้งสองประเภทประกอบด้วยสเตเตอร์ที่มีแม่เหล็กถาวรหรือขดลวดแม่เหล็กไฟฟ้าอยู่ด้านนอกและโรเตอร์ที่มีขดลวดที่สามารถขับเคลื่อนด้วยกระแสตรงจากด้านในเมื่อมอเตอร์ขับเคลื่อนด้วยกระแสตรง จะเกิดสนามแม่เหล็กขึ้นภายในสเตเตอร์ ไม่ว่าจะดึงดูดหรือขับไล่แม่เหล็กในโรเตอร์ทำให้โรเตอร์เริ่มหมุน
ข้อกำหนดทางไฟฟ้า
การหมุน: CCW ดูจาก LEAD END
รุ่นการผลิต | หน่วย | 57BLF04A-001 |
แรงดันไฟที่กำหนด | VDC | 36 |
ความต้านทาน | OHMS | 0.4 |
จัดอันดับความเร็ว | รอบต่อนาที | 3000± 200 |
พิกัดแรงบิด | นม | 0.8 |
ความเร็วในการโหลด | รอบต่อนาที | 3800 |
ไม่มีกระแสโหลด | แอมป์ | 1 |
ค่าคงที่แรงบิด | Nm/A | 0.09 |
กลับค่าคงที่ EMF | V/kRPM | 9.47 |
ชั้นฉนวน | บี |
แผนภาพการเดินสายไฟ
ตารางเชื่อมต่อไฟฟ้า | ||
+5 V | สีแดง | UL 1007 26 AWG |
ฮอลล์ อา | สีเหลือง | |
ฮอลล์ บี | เขียว | |
ฮอลล์ C | สีน้ำเงิน | |
GND | สีดำ | |
เฟส A |
สีเหลือง | UL 1050 20 AGW |
เฟส B | เขียว | |
เฟส C | สีน้ำเงิน |
มิติเครื่องกล
กลุ่มผลิตภัณฑ์
ชื่อผลิตภัณฑ์ | เส้นผ่านศูนย์กลางภายนอก | ช่วงแรงดันไฟฟ้า | ช่วงกำลัง | ช่วงกำลัง | พิกัดแรงบิด |
เซอร์เวอร์มอเตอร์ | 40 mm-130 mm | 24V, 36V, 48V, 310V | 100 W-3000 W | 0.12 Nm-20 Nm | |
ชื่อผลิตภัณฑ์ | เส้นผ่านศูนย์กลางภายนอก | พิกัดความเผื่อแรงบิด | แรงบิดความอดทนชั่วขณะ | ประสิทธิภาพ | |
กระปุกเกียร์ดาวเคราะห์และมอเตอร์กระปุก | 22 mm-63 mm | 0.1 Nm-20 Nm | 0.3 Nm-60 Nm | 65 %, 72%, 81% | |
ชื่อผลิตภัณฑ์ | เส้นผ่านศูนย์กลางภายนอก | ช่วงความเร็ว | ช่วงกำลัง | พิกัดแรงบิด | |
มอเตอร์ไร้แปรงถ่าน | 28 มม.-110 มม. | 300 รอบต่อนาที-10000 รอบต่อนาที | 8 W-2000 w | 0.02 Nm-6.5 Nm | |
ชื่อผลิตภัณฑ์ | เส้นผ่านศูนย์กลางภายนอก | มุมขั้น | ถือแรงบิด | ช่วงตัวเหนี่ยวนำ | |
สเต็ปปิ้งมอเตอร์ | 28 มม.-110 มม. | 0.9, 1.2, 1.8 | 1 Kg.cm-33 Kg.cm | 1 mh-42 mh |
การตรวจสอบขั้นสุดท้ายของมอเตอร์ไร้แปรงถ่าน
วัดความยาวมอเตอร์ วัดความยาวเพลา วัดวงกลม Ouler
วัดรูสกรู วัดความยาวของลวด วัดความยาวของ PVC
ระยะทาง
ทดสอบแรงต้าน ฟัง ทดสอบความเร็ว
ใบรับรอง
รายงาน ROHS ของสเต็ปเปอร์มอเตอร์ วันที่: 09 มิถุนายน 2564 |
รายงาน ROHS ของมอเตอร์ BLDC วันที่: 09 มิถุนายน 2564 |
ใบรับรอง CE |
IATF 16949: 2016
ใช้ได้จนถึง: 02 มิถุนายน 2024
|
ISO 9001: 2015
ใช้ได้จนถึง: 02 มิถุนายน 2024
|
ทำไมถึงเลือกพวกเรา
เราให้คุณ:
ฝ่ายสนับสนุนด้านวิศวกรรม
ทีมงานมืออาชีพของเราสามารถช่วยคุณค้นหามอเตอร์ที่เหมาะสมกับคุณได้วิศวกรของเรามีประสบการณ์มากมายในผลิตภัณฑ์ควบคุมการเคลื่อนไหวในอุตสาหกรรมต่างๆ เช่น หุ่นยนต์ เครื่องจักรบรรจุภัณฑ์ เครื่องจักรสิ่งทอ เครื่องมือแพทย์ เครื่องจักรการพิมพ์ อุปกรณ์โลจิสติกส์อัจฉริยะ และอื่นๆ
หา | ปรับแต่ง | เพิ่มประสิทธิภาพ |
ทีมงานของเราสามารถช่วยคุณค้นหามอเตอร์ที่เหมาะสมที่สุดสำหรับการใช้งานจากมอเตอร์ที่มีให้เลือกมากมาย | เราสามารถออกแบบและปรับแต่งประสิทธิภาพและภายนอกสำหรับการใช้งานหรือการประกอบเฉพาะของคุณ | สำหรับโครงการ OEM เรามีประสบการณ์มากกว่า 15 ปีในการแก้ปัญหาที่แตกต่างกันในการใช้งานต่างๆเราปรับปรุงผลิตภัณฑ์ของเราร่วมกับลูกค้าของเรา |
ฝ่ายสนับสนุนการผลิต
โดยไม่คำนึงถึงปริมาณของการสั่งซื้อ เราจะให้บริการเดียวกันทีมวิศวกรของเราสามารถจัดหาต้นแบบที่รวดเร็วและแม่นยำให้กับคุณได้ตามความต้องการที่คุณกำหนดเอง
ต้นแบบ | แบทช์มาตรฐาน | แบทช์ปริมาณสูง |
1-10 ชิ้น | 500-5000 ชิ้น | มากกว่า 5,000 ชิ้น |
การผลิตขนาดใหญ่
โรงงานของเราก่อตั้งขึ้นในปี 2542 และพื้นที่การประชุมเชิงปฏิบัติการมีมากกว่า 15,000 ตร.ม.เรามีสายการผลิตและศูนย์เครื่องจักรกลซีเอ็นซีเป็นของตัวเอง รวมถึงชื่อแบรนด์เครื่องบด CNC แบบสากล (สวีเดน) ชื่อแบรนด์ CNC (เยอรมนี) เครื่องกลึงและกัด DMG เครื่องกลึง DMG เครื่องมือวัด Mahr เครื่องเจียรทรงกระบอกแม่นยำของจีน เครื่องกลึง CNC, เครื่องม้วนหลายหัวอัตโนมัติ, สายการประกอบอัตโนมัติและอื่น ๆ
