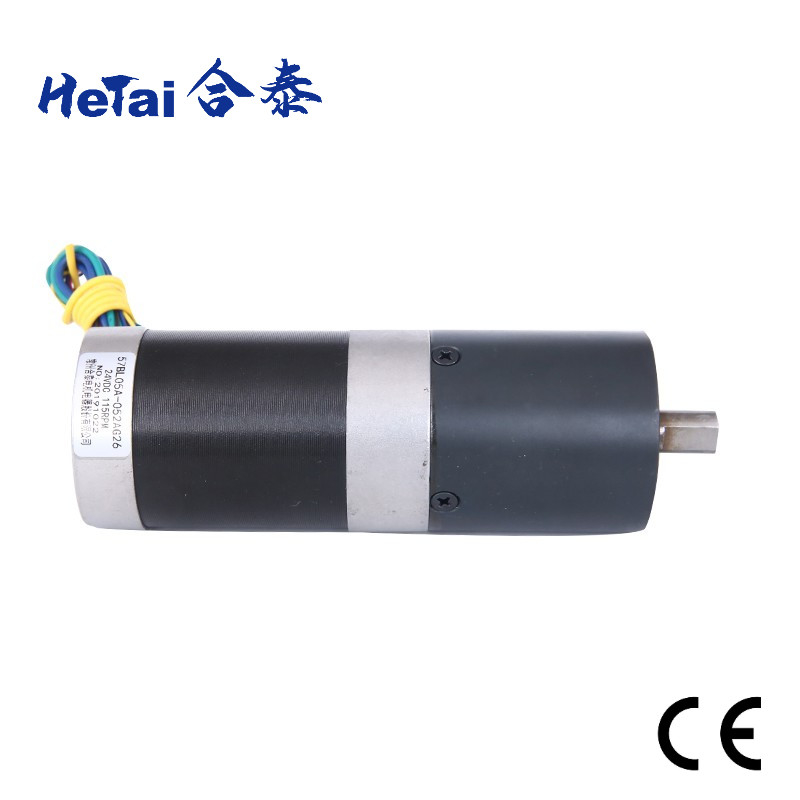

เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้

สถานที่กำเนิด จีน
ชื่อแบรนด์ Hetai
ได้รับการรับรอง CE ROHS ISO
หมายเลขรุ่น 57BL05A-052AG26
จำนวนสั่งซื้อขั้นต่ำ 50
ราคา USD
รายละเอียดการบรรจุ กล่องที่มีกล่องโฟมด้านใน Pallet
เวลาการส่งมอบ 28-31
เงื่อนไขการชำระเงิน L/C, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต 5000 ชิ้น / เดือน

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์ กระปุกเกียร์ มอเตอร์ไร้แปรง แรงดันไฟที่กำหนด 24 V
จัดอันดับความเร็ว 115± 10% RPM พิกัดแรงบิด 6.1 นิวตันเมตร
ความเร็วในการโหลด 4500±10% รอบต่อนาที ความต้านทาน 0.35 โอห์ม
ไม่มีโหลดปัจจุบัน 1 แอมป์ ความต้านทานของฉนวน 100MΩ Min.500VC DC
ประเภทคดเคี้ยว ดาว ความเป็นฉนวน 500V AC 1 นาที
ได้รับการรับรอง CE ROHS ISO ชั้นฉนวน บี
แสงสูง

Nema 23 Brushless Geared Motor

,

มอเตอร์เกียร์ไร้แปรง 24V

,

มอเตอร์เกียร์ไร้แปรงเสียงรบกวนต่ำ

ฝากข้อความ
รายละเอียดสินค้า

เสียงรบกวนต่ำ Nema 23 24 V 57BL05A-052AG26 มอเตอร์เกียร์แบบไม่มีแปรงแบบปรับแต่งได้



ทีมวิศวกรของเรามีประสบการณ์หลายสิบปีในการออกแบบและผลิตเฟือง Stepper, Brushless และ Wormทำให้มั่นใจได้ถึงการออกแบบมอเตอร์เกียร์ที่เหมาะสมที่สุดสำหรับการใช้งานมอเตอร์เกียร์หลายประเภท



มอเตอร์ Gearbox Brushless Motor ถือเป็นมอเตอร์ประสิทธิภาพสูงที่สามารถให้แรงบิดจำนวนมากในช่วงความเร็วกว้าง (500 – 15,000 RPM)ตามคำขอของลูกค้า มอเตอร์เหล่านี้สามารถพันให้ตรงกับข้อกำหนดแรงดันไฟฟ้า กระแสไฟ และความเร็วที่เฉพาะเจาะจงได้ตัวเลือกอื่นๆ ได้แก่ การเดินสายเคเบิล คอนเนคเตอร์ และการกำหนดค่าเพลาจำนวนมาก ซึ่งสร้างมอเตอร์เกียร์ขนาดกะทัดรัดซึ่งเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่แรงบิดและพื้นที่สูงมีความสำคัญ



ข้อกำหนดทางไฟฟ้า:



    แบบอย่าง
ชิ้นส่วนมอเตอร์   57BL05A-052AG26
ความต้านทาน OHMS 0.35
แรงดันไฟที่กำหนด VDC 24
ความเร็วในการโหลด รอบต่อนาที 4500±10%
ไม่มีกระแสโหลด Apms 1
จัดอันดับความเร็ว รอบต่อนาที 3000±200
พิกัดแรงบิด นม 0.33
ค่าคงที่แรงบิด Nm/A 0.062
กลับค่าคงที่ EMF V/kRPM 6.5
ข้อมูลจำเพาะของมอเตอร์พร้อมเกียร์ดาวเคราะห์
พิกัดแรงบิด นม 6.1
จัดอันดับความเร็ว รอบต่อนาที 115± 10%
อัตราส่วน   26:1



* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ



แผนภาพการเดินสายไฟ



การทำงาน สี
+5V สีแดง







UL1007 26AWG





ฮอลล์ อา เหลือง
ฮอลล์ บี เขียว
ฮอลล์ C สีฟ้า
GND สีดำ
เฟส A เหลือง





UL1015 20AWG



เฟส B เขียว
เฟส C สีฟ้า



มิติเครื่องกล



เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 0

กระปุกเกียร์ดาวเคราะห์ 56mm



วัสดุตัวเรือน แบริ่งที่เอาท์พุท โหลดรัศมี (10 มม. จากหน้าแปลน) N โหลดแกนเพลา (N) แรงกดพอดีเพลาสูงสุด (N) รัศมีการเล่นของเพลา (มม.) แรงขับของเพลา (มม.) ฟันเฟืองที่ไม่มีโหลด (°)
ผงโลหะผสม ตลับลูกปืน ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5





จำนวนเกียร์รถไฟ

1 2
อัตราส่วนการลด



1/6



1/15,1/18,1/26,1/47,1/66
ความยาว (มม.)



41.3



59.6
น้ำหนัก (ก.)



491.0



700.0


มิติเครื่องกล



เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 1



อัตราทดเกียร์อื่นๆ



NEMA 23 มอเตอร์ไร้แปรงถ่านสามารถจับคู่กับ GEARBOX . ได้



กระปุกเกียร์ดาวเคราะห์ 36mm
อัตราส่วนการลด โหลดที่อนุญาตชั่วขณะ (Nm) ความยาว (มม.) จำนวนรถไฟเกียร์
1/4 1.0 24.8 1
1/5
1/16 3.5 32.4 2
1/20
1/25
1/53 7.5 41.9 3
1/62
1/76
1/94
1/117



กระปุกเกียร์ดาวเคราะห์ 42mm
อัตราส่วนการลด โหลดที่อนุญาตชั่วขณะ (Nm) ความยาว (มม.) จำนวนรถไฟเกียร์
1/4 3.0 32.5 1
1/6
1/15 12 46.3 2
1/18
1/25
1/36
1/54 25 60.1 3
1/65
1/90
1/112
1/155
1/216 30 60.1 3



จำนวนเกียร์รถไฟ



ไดรฟ์หลัก เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 2 เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 3
ไดรฟ์รอง เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 4 เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 5
เกียร์สามขั้นตอน เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 6 เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 7





ใบรับรอง

Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 9 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 10 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 11

รายงาน ROHS ของสเต็ปเปอร์มอเตอร์

วันที่: 09 มิถุนายน 2564

รายงาน ROHS ของมอเตอร์ BLDC

วันที่: 09 มิถุนายน 2564

ใบรับรอง CE
Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 12 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 13
IATF 16949: 2016
ใช้ได้จนถึง: 02 มิถุนายน 2024
ISO 9001: 2015
ใช้ได้จนถึง: 02 มิถุนายน 2024

บีการตรวจสอบขั้นสุดท้ายของมอเตอร์แบบไม่เร่งรีบ

เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 13
วัดความยาวมอเตอร์ วัดความยาวเพลา วัดค่าOuler Circle
เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 14
วัดรูสกรูระยะทาง วัดความยาวของลวด วัดความยาวของ PVC
เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 15
ทดสอบแนวต้าน การฟัง ทดสอบความเร็ว

แพคเกจ&จัดส่ง

เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 16

เสียงรบกวนต่ำ Nema 23 Brushless Geared Motor 24 V ปรับแต่งได้ 17



คำถามที่พบบ่อย



1. คุณเป็นโรงงานหรือไม่?

ใช่เราเป็นโรงงานชื่อแบรนด์ของเรา Hetai เป็นผู้ผลิตมอเตอร์ขนาดเล็กที่มีชื่อเสียงมากว่า 20 ปีใน
จีน.ผลิตภัณฑ์หลัก ได้แก่ ไฮบริดสเต็ปเปอร์มอเตอร์ มอเตอร์ DC ไร้แปรงถ่าน เซอร์โวมอเตอร์ และกระปุกเกียร์ดาวเคราะห์

2. คุณมีข้อมูลติดต่ออื่น ๆ หรือไม่?
ใช่ โปรดส่งอีเมลถึงเราที่: info@ht-motor.com 3. เราจะขอแคตตาล็อกของคุณได้อย่างไร?
กรุณาเยี่ยมชมเว็บไซต์ด้านล่างเพื่อดาวน์โหลด:https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3. ฉันสามารถทดสอบตัวอย่างได้หรือไม่?
ใช่ ตัวอย่างและค่าขนส่งจะถูกเรียกเก็บ

4. ฉันจะได้รับผลิตภัณฑ์ที่กำหนดเองได้หรือไม่?
แน่นอนว่าผลิตภัณฑ์ทั้งหมดสามารถปรับแต่งตามคำขอพิเศษได้

5. คุณจัดส่งสินค้าอย่างไร?
โดยปกติเราจะจัดส่งสินค้าโดยด่วน (DHL/UPS/FEDEX/TNT) ทางทะเลและทางอากาศ นอกจากนี้ยังรับขนส่งสินค้าด้วย

6. เงื่อนไขการชำระเงินคืออะไร?
T/T (โอนเงินผ่านธนาคาร), Paypal (ค่าธรรมเนียมเพย์พาล 0.5%), ยอมรับคำสั่งประกันของ ALIBABA

7. นี่เป็นราคาสุดท้ายของคุณหรือไม่?ฉันขอส่วนลดได้ไหม
ราคาของเราเป็นราคาโรงงานหากคุณมีปริมาณมาก เราสามารถเจรจาเกี่ยวกับส่วนลดได้

8. การรับประกันสินค้าของคุณคืออะไร?
การรับประกันของเราคือหนึ่งปีหากเกิดปัญหาด้านคุณภาพขึ้นที่ฝั่งของเราในช่วงเวลานี้ เราจะรับผิดชอบค่าขนส่งและการเปลี่ยนสินค้าการรับประกันไม่ครอบคลุมถึงความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์อย่างไม่เหมาะสม
