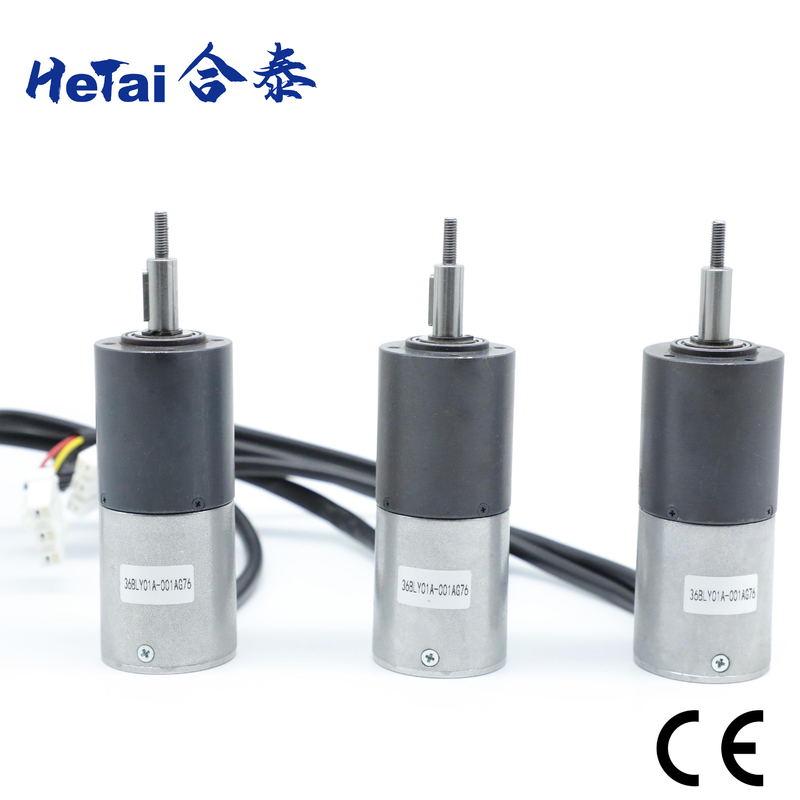

Nema14 มอเตอร์เกียร์แบบไม่มีแปรง 36BLY01A-AG76 24 V 2.4 Ohms 36mm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | กระปุกเกียร์ มอเตอร์ไร้แปรง | แรงดันไฟฟ้า | 24 V |
---|---|---|---|
จัดอันดับความเร็ว | 94 รอบต่อนาที | พิกัดแรงบิด | 1.5 นาโนเมตร |
อัตราส่วนการลด | 1/76 | ความต้านทาน | 2.4 โอห์ม |
ความเร็วในการโหลด | 8900 รอบต่อนาที | อุณหภูมิโดยรอบ | -20℃~+50℃ |
ความต้านทานของฉนวน | 100MΩ Min.500VC DC | ประเภทคดเคี้ยว | ดาว |
กำลังขับ | 15W | ได้รับการรับรอง | CE ROHS ISO |
แสงสูง | Nema14 Brushless Geared Motor,2.4 Ohms Brushless Geared Motor,กระปุกเกียร์ดาวเคราะห์ Brushless Motor 36mm |
มอเตอร์เกียร์แบบไม่มีแปรง ราคาโรงงาน 36BLY01A-AG76 Nema14 24 V 2.4 Ohms
Changzhou Hetai Automobile เป็นผู้ผลิตมอเตอร์ที่มีประสบการณ์เป็นเวลานานกว่า 20 ปีแล้วที่ Hetai มุ่งมั่นที่จะให้บริการลูกค้าด้วยการออกแบบการรวมระบบไฟฟ้าและระบบอัตโนมัติแบบมืออาชีพ
ด้วยแรงบิดและความเร็วที่ยอดเยี่ยม ประสิทธิภาพที่สูงขึ้น และขนาดบรรจุภัณฑ์ที่เหมาะสมกับความต้องการของคุณ มอเตอร์ DC แบบไม่มีแปรงจึงตอบสนองความต้องการที่เข้มงวดที่สุดได้มอเตอร์กระแสตรงไร้แปรงถ่านให้ความเร็วและการควบคุมตำแหน่งที่ยอดเยี่ยม อายุการใช้งานยาวนาน และความหนาแน่นของแรงบิดสูง มอเตอร์กระแสตรงขนาดเล็กในตระกูลนี้ช่วยให้คุณจัดการกับข้อกำหนดเฉพาะที่หลากหลายสำหรับแรงบิดและความเร็ว พร้อมลดการสูญเสียเหล็ก ประสิทธิภาพที่ดีขึ้น และการทำงานที่เย็นลง
ข้อกำหนดทางไฟฟ้า:
แบบอย่าง | ||
ชิ้นส่วนมอเตอร์ | 36BLY01A-AG76 | |
ความต้านทาน | OHMS | 2.4 |
แรงดันไฟที่กำหนด | VDC | 24 |
ความเร็วในการโหลด | รอบต่อนาที | 8900 |
ไม่มีกระแสโหลด | Apms | 0.5 |
จัดอันดับความเร็ว | รอบต่อนาที | 7100±200 |
พิกัดแรงบิด | นม | 0.03 |
ค่าคงที่แรงบิด | Nm/A | 0.015 |
กลับค่าคงที่ EMF | V/kRPM | 1.6 |
ข้อมูลจำเพาะของมอเตอร์พร้อมเกียร์ดาวเคราะห์ | ||
พิกัดแรงบิด | นม | 1.5 |
จัดอันดับความเร็ว | รอบต่อนาที | 94 |
อัตราส่วน | 76:1 |
* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ
แผนภาพการเดินสายไฟ
การทำงาน | สี | |
+5V | สีแดง |
UL3226 26AWG |
ฮอลล์ อา | สีฟ้า | |
ฮอลล์ บี | เขียว | |
ฮอลล์ C | สีขาว | |
GND | สีดำ | |
เฟส A | สีแดง |
UL1330 22AWG |
เฟส B | เหลือง | |
เฟส C | สีดำ |
มิติเครื่องกล
กระปุกเกียร์ดาวเคราะห์ 36mm
วัสดุตัวเรือน | แบริ่งที่เอาท์พุท | โหลดรัศมี (10 มม. จากหน้าแปลน) N | โหลดแกนเพลา (N) | แรงกดพอดีเพลาสูงสุด (N) | รัศมีการเล่นของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีโหลด (°) |
ผงโลหะผสม | ตลับลูกปืน | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
กระปุกเกียร์ดาวเคราะห์ 36mm | |||
อัตราส่วนการลด | โหลดที่อนุญาตชั่วขณะ (Nm) | ความยาว (มม.) | จำนวนรถไฟเกียร์ |
1/4 | 1.0 | 24.8 | 1 |
1/5 | |||
1/16 | 3.5 | 32.4 | 2 |
1/20 | |||
1/25 | |||
1/53 | 7.5 | 41.9 | 3 |
1/62 | |||
1/76 | |||
1/94 | |||
1/117 |
มิติเครื่องกล
ใบรับรอง
รายงาน ROHS ของสเต็ปเปอร์มอเตอร์ วันที่: 09 มิถุนายน 2564 |
รายงาน ROHS ของมอเตอร์ BLDC วันที่: 09 มิถุนายน 2564 |
ใบรับรอง CE |
IATF 16949: 2016
ใช้ได้จนถึง: 02 มิถุนายน 2024
|
ISO 9001: 2015
ใช้ได้จนถึง: 02 มิถุนายน 2024
|
อุปกรณ์การผลิต
CNC CENTER ROTOR GRINDING LASER SPOT WELDER
วงนอก
เครื่องม้วนแบบหลายหัวแบบอัตโนมัติ เครื่องม้วนแบบหลายหัวแบบอัตโนมัติ
เครื่องม้วน เครื่องม้วน
สายการประกอบอัตโนมัติ สายการประกอบ
สายการประกอบ
การตรวจสอบขั้นสุดท้ายของมอเตอร์ไร้แปรงถ่าน
วัดความยาวมอเตอร์ วัดความยาวเพลา วัดวงกลม Ouler
วัดรูสกรู วัดความยาวของลวด วัดความยาวของ PVC
ระยะทาง
ทดสอบแรงต้าน ฟัง ทดสอบความเร็ว
