| ชื่อแบรนด์: | HeTai |
| เลขรุ่น: | 57BL03B-021 |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 50 |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | 25 วัน |
| เงื่อนไขการจ่ายเงิน: | L/C, D/P, T/T, Western Union, MoneyGram |

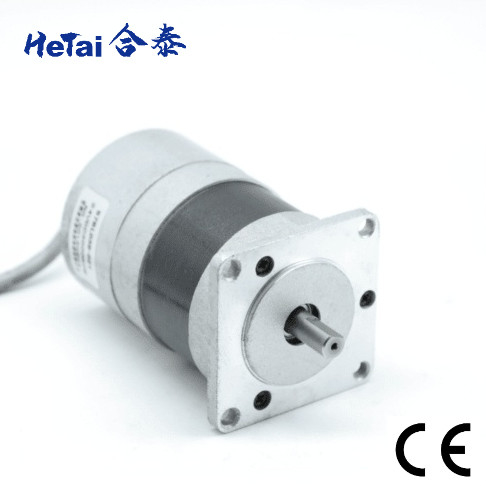

57mm 24V มูลติเมทัล 56W57BL03B-021 คุณภาพสูง Brushless Dc มอเตอร์ Nema 23
มอเตอร์ dc ที่ไม่มีแปรงมีประสิทธิภาพและประสิทธิภาพที่สูงกว่าอย่างมาก และมีความเปราะบางต่อการสกัดกลน้อยกว่าคู่หูที่แปรงดังนั้นถ้าคุณเป็นคนที่ทําโครงการที่จริงจังจํานวนมาก ที่ต้องการการฝึกการใช้เครื่อง brushless จะทําให้คุณมีความเร็วและพลังงานสูงขึ้น และต้องใช้การบํารุงรักษาน้อยลง
เครื่องยนต์ 57BL เป็นเครื่องยนต์ BLDC แบบกระบอก ระยะความเร็วตั้งแต่ 2500 รอบ / นาที-3000 รอบ / นาที และแรงหมุนที่ระบุคือ 0.057 NM ถึง 0.44 NM
ข้อดีของชุด 57 คือ:
● ความมั่นคงในความเร็วที่ดี
● ขนาดเล็ก และมีพลังงานสูง
● ประสิทธิภาพสูง และ ประหยัด พลังงาน
● อุณหภูมิสูงน้อย เสียงน้อย สั่นน้อย
● อายุ การ ใช้งาน ยาว และ ค่า ดูแล ต่ํา
รายละเอียดไฟฟ้า
| รายละเอียด | หน่วย | 57BL03B-021 |
| ความดันชื่อ | VDC | 24 |
| ความต้านทาน | OHMS | 0.8 |
| ความเร็วปริมาณ | Rpm | 3000± 10% |
| ทอมปอร์ตระดับ | N.m | 0.18 |
| ความเร็วที่ไม่มีภาระ | Rpm | 3800± 10% |
| กระแสไฟฟ้าที่ไม่มีภาระ | แอมเปอร์ | 0.5 |
| คอนสแตนต์ของทอร์ค | N.m/A | 0.06 |
| คอนสแตนตี้ EMF กลับ | V/kRPM | 6.3 |
| ประเภทการปิด | B |
สัญลักษณ์สายไฟ
| โต๊ะเชื่อมไฟฟ้า | |
| ปฏิบัติหน้าที่ | สี |
|
+24V |
สีแดง |
| GND | สีดํา |
| AVI | สีฟ้า |
| DIR | สีเหลือง |
มิติทางกล
รายละเอียดทางเทคนิค
| รุ่น | รุ่น | รุ่น | รุ่น | รุ่น | รุ่น | ||
| รายละเอียด | หน่วย | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| จํานวนระยะ | ขั้นตอน | 3 | 3 | 3 | 3 | 3 | 3 |
| จํานวนชาวโปแลนด์ | โปแลนด์ | 4 | 4 | 4 | 4 | 4 | 4 |
| ความดันเฉพาะ | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| ความเร็วปริมาณ | Rpm | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| ปัจจุบัน | A | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| ทอมปอร์ตระดับ | N.m | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| พลังงานระดับ | W | 15 | 34.5 | 56 | 69 | 104 | 138 |
| ทอร์คสูงสุด | N.m | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| ปัจจุบันสูงสุด | แอมเปอร์ | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| คอนสแตนต์ของทอร์ค | N.m/A | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| คอนสแตนตี้ EMF กลับ | V/kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| ความยาวของร่างกาย | mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| น้ําหนัก | กิโลกรัม | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
*ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการพิเศษ
ประเภทสินค้า
| ชื่อสินค้า | กว้างภายนอก | ระยะความดัน | ระยะกําลัง | ระยะกําลัง | ทอมปอร์ตปริมาณ |
|
เครื่องตัด | 40 mm-130 mm | 24V, 36V, 48V, 310V | 100W-3000W | 0.12 N.m-20 N.m |
| ชื่อสินค้า | กว้างภายนอก | ปฏิกิริยาที่ระบุ | ทันทนาการชั่วคราว torque | ประสิทธิภาพ | |
|
กล่องเกียร์ดาวเคราะห์& เครื่องยนต์กล่องเกียร์ | 22 มิลลิเมตร-63 มิลลิเมตร | 0.1 N.m-20 N.m | 0.3 N.m-60 N.m | 65 %, 72%, 81% |
| ชื่อสินค้า | กว้างภายนอก | ระยะความเร็ว | ระยะกําลัง | ทอมปอร์ตปริมาณ | |
|
เครื่องยนต์ DC brushless | 28 mm-110 mm | 300 รอบ / นาที-10000 รอบ / นาที | 8 W-2000 w | 00.02 นม-6.5 นม |
| ชื่อสินค้า | กว้างภายนอก | มุมก้าว | ทอร์คการยึด | ระยะความชักชัก | |
|
มอเตอร์ขั้น | 28 mm-110 mm | 0.9, 1.2, 1.8 | 1 กิโลกรัม.cm-33 กิโลกรัม.cm | 1mh-42mh |
การตรวจสอบสุดท้ายของมอเตอร์ไร้แปรง
วัดความยาวของมอเตอร์ วัดความยาวของแกน วัดวงกลมโอเลอร์
วัดรูสกรูวัดความยาวของสายวัดความยาวของ PVC
ระยะทาง
ทดสอบความต้านทานการฟัง ทดสอบความเร็ว
ใบรับรอง
|
|
|
|
รายงาน RoHS ของมอเตอร์ขั้น วันที่: 9 มิถุนายน 2021 |
รายงาน ROHS ของ BLDC Motor วันที่: 9 มิถุนายน 2021 |
ใบรับรอง CE |
|
|
|
IATF 16949: 2016
มีผลจนถึง: 02 มิถุนายน 2024
|
ISO 9001: 2015
มีผลจนถึง: 02 มิถุนายน 2024
|
ทําไมต้องเลือกเรา
เราเสนอให้คุณ
การสนับสนุนด้านวิศวกรรม
ทีมงานมืออาชีพของเราสามารถช่วยคุณหาเครื่องยนต์ที่เหมาะสมและเหมาะสมสําหรับคุณ. วิศวกรของเรามีประสบการณ์ที่รวยของผลิตภัณฑ์ควบคุมการเคลื่อนไหวในอุตสาหกรรมต่างๆ เช่น: โรบอต, เครื่องจักรบรรจุ,เครื่องจักรเยื่อเครื่องมือการแพทย์ เครื่องจักรพิมพ์ อุปกรณ์โลจิสติกส์ที่ฉลาด เป็นต้น
|
|
|
| ค้นหา | ปรับแต่ง | ปรับปรุง |
| ทีมงานของเราสามารถช่วยคุณหามอเตอร์ที่เหมาะสมที่สุดสําหรับการใช้งาน จากการเลือกมากมายของมอเตอร์ | เราสามารถออกแบบและปรับปรุงการทํางานและภายนอก สําหรับการใช้งานหรือการประกอบที่เฉพาะเจาะจงของคุณ | สําหรับโครงการ OEM เรามีประสบการณ์มากกว่า 15 ปี ในการแก้ปัญหาต่างๆ ในการใช้งานต่างๆ เราปรับปรุงผลิตภัณฑ์ของเราร่วมกับลูกค้าของเรา |
การสนับสนุนการผลิต
ไม่ว่าจะเป็นปริมาณของคําสั่ง เราจะให้บริการเดียวกัน ทีมงานวิศวกรรมของเราสามารถที่จะให้คุณกับต้นแบบที่รวดเร็วและแม่นยํา
|
|
|
| แบบต้นแบบ | ชุดมาตรฐาน | ชุดปริมาณสูง |
| 1-10 ชิ้น | 500-5000 ชิ้น | มากกว่า 5000 ชิ้น |
การผลิตขนาดใหญ่
โรงงานของเราถูกก่อตั้งขึ้นในปี 1999 และพื้นที่การประกอบการมากกว่า 15,000m2 เรามีสายการผลิตและศูนย์การแปรรูป CNC ของตัวเอง, รวมถึงแม่นยํา CNC ทั่วไป grinder ชื่อแบรนด์ (สวีเดน),ชื่อแบรนด์ CNC (เยอรมนี), DMG lathe and milling, DMG lathe, เครื่องวัด Mahr, เครื่องบดกระบอกแม่นยําของจีน, เครื่องบด CNC, เครื่องบิดหลายหัวอัตโนมัติ,สายประกอบอัตโนมัติ และอื่นๆ
