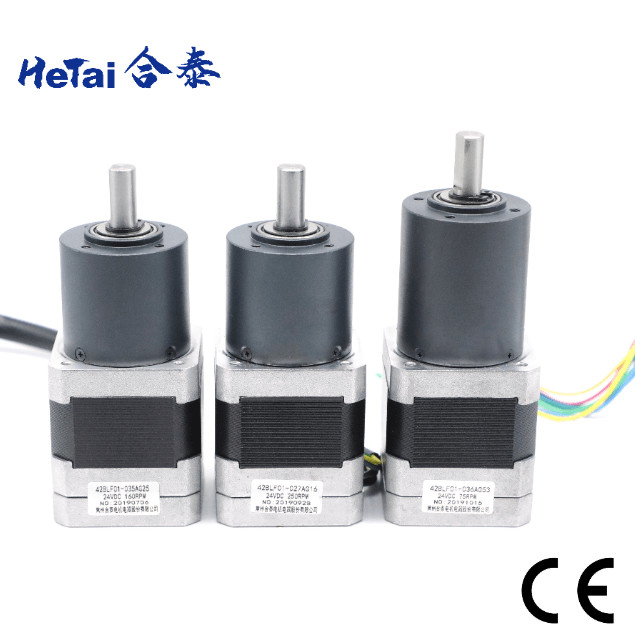

กระปุกเกียร์ดาวเคราะห์ มอเตอร์ไร้แปรง 24v 0.8A Nema 17 42mm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | มอเตอร์เกียร์ไร้แปรง | ประเภทคดเคี้ยว | ดาว |
---|---|---|---|
แรงดันไฟที่กำหนด | 24 V | ความต้านทาน | 2.2 OHMS |
ความเร็วในการโหลด | 5000± 10% RPM | ไม่โหลด Curwnt | 0.8 Apm สูงสุด |
อุณหภูมิโดยรอบ | -20℃~+50℃ | ความต้านทานของฉนวน | 100MΩ Min.500VC DC |
ความเป็นฉนวน | 600VAC 1 นาที | มุมเอฟเฟกต์ฮอลล์ | 120 °มุมไฟฟ้า |
ระดับการป้องกัน | IP40 | cetification | CE ROHS ISO |
แสงสูง | ดาวเคราะห์เกียร์มอเตอร์ไร้แปรง 24 โวลต์,ดาวเคราะห์เกียร์มอเตอร์ไร้แปรง 42 มม.,0.8A เกียร์มอเตอร์ไร้แปรง |
กระปุกเกียร์ มอเตอร์ไร้แปรง 24v 0.8A Nema 17 42 มม. 42BLF01-027AG16 พร้อมกระปุกเกียร์ดาวเคราะห์
Hetai ส่งสินค้าไปยังสหรัฐอเมริกา ยุโรป เอเชียตะวันออกเฉียงใต้ และทั่วประเทศจีนผลิตภัณฑ์ถูกนำไปใช้ในหุ่นยนต์ เครื่องจักรบรรจุภัณฑ์ เครื่องจักรสิ่งทอ เครื่องมือแพทย์ เครื่องจักรการพิมพ์ อุปกรณ์โลจิสติกส์อัจฉริยะ...
มอเตอร์เกียร์ของดาวเคราะห์เลียนแบบระบบหมุนของดาวเคราะห์เพลาอินพุตขับเฟืองซันหรือที่เรียกว่าเฟืองซันซึ่งจะเปลี่ยนเฟืองรอบข้างหรือที่เรียกว่าเฟืองดาวเคราะห์โดยปกติเกียร์ของดาวเคราะห์จะใช้เป็นตัวลดทอนใช้เพื่อชะลอมอเตอร์และเพิ่มแรงบิดแรงบิดคือกำลังการทำงานของเครื่อง
Nema 17 Brushless Gearbox Motor ข้อกำหนดทางไฟฟ้า
ชิ้นส่วนมอเตอร์ | ||
รุ่นการผลิต | 42BLF01-027AG16 | |
กำลังขับที่ได้รับการจัดอันดับ | W | 26 |
ความต้านทาน | OHMS | 2.2 |
แรงดันไฟที่กำหนด | VDC | 24 |
ไม่มีความเร็วในการโหลด | RPM | 5000± 10% |
ไม่มีกระแสโหลด | แอมป์แม็กซ์ | 0.8 |
จัดอันดับความเร็ว | รอบต่อนาที | 4000± 10% |
พิกัดแรงบิด | นม | 0.063 |
แรงบิดสูงสุด | นม | 0.12 |
ค่าคงที่แรงบิด | Nm/A | 0.042 |
กลับค่าคงที่ EMF | V/kRPM | 4.4 |
ข้อมูลจำเพาะกับเกียร์ดาวเคราะห์ | ||
เรทแรงบิด | นม | 0.7 |
จัดอันดับความเร็ว | รอบต่อนาที | 250± 10% |
อัตราส่วน | 16:1 |
* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ
แผนภาพการเดินสายไฟ
การทำงาน | สี | |
+5V | สีแดง | UL1007 26AWG |
ฮอลล์ อา | เหลือง | |
ฮอลล์ | เขียว | |
HALLC | สีฟ้า | |
GND | สีดำ | |
เฟส A | เหลือง | UL3265 22AWG |
เฟส B | เขียว | |
เฟส C | สีฟ้า |
มิติเครื่องกล
เกียร์ 36 มม. ข้อมูลจำเพาะทางไฟฟ้า:
วัสดุตัวเรือน | แบริ่งที่เอาท์พุท | โหลดรัศมี (10 มม. จากหน้าแปลน) N | โหลดแกนเพลา (N) | แรงกดพอดีเพลาสูงสุด (N) | รัศมีการเล่นของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีโหลด (°) |
ผงโลหะวิทยา | ตลับลูกปืน | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
อัตราส่วนการลด | พิกัดความเผื่อแรงบิด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% | ความยาว (มม.) | น้ำหนัก (ก.) | จำนวนรถไฟเกียร์ |
1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
1/5 | ||||||
1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
มิติเครื่องกล
กระปุกเกียร์ดาวเคราะห์ 42mm | ||||||
อัตราส่วนการลด | พิกัดความเผื่อแรงบิด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% | ความยาว (มม.) | น้ำหนัก (ก.) | จำนวนรถไฟเกียร์ |
1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
1/6 | ||||||
1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
1/18 | ||||||
1/25 | ||||||
1/36 | ||||||
1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
1/65 | ||||||
1/90 | ||||||
1/112 | ||||||
1/155 | ||||||
1/216 | 10 | 30 | 65% | 60.1 | 267 |
กระปุกเกียร์ดาวเคราะห์ 56mm | ||||||
อัตราส่วนการลด | พิกัดความเผื่อแรงบิด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% |
ความยาว หลี่ (มม.) |
น้ำหนัก (ก.) | จำนวนรถไฟเกียร์ |
1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
1/6 | ||||||
1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 | 50 | 72% | 59.6 | 700 | 2 |
1/66 |
