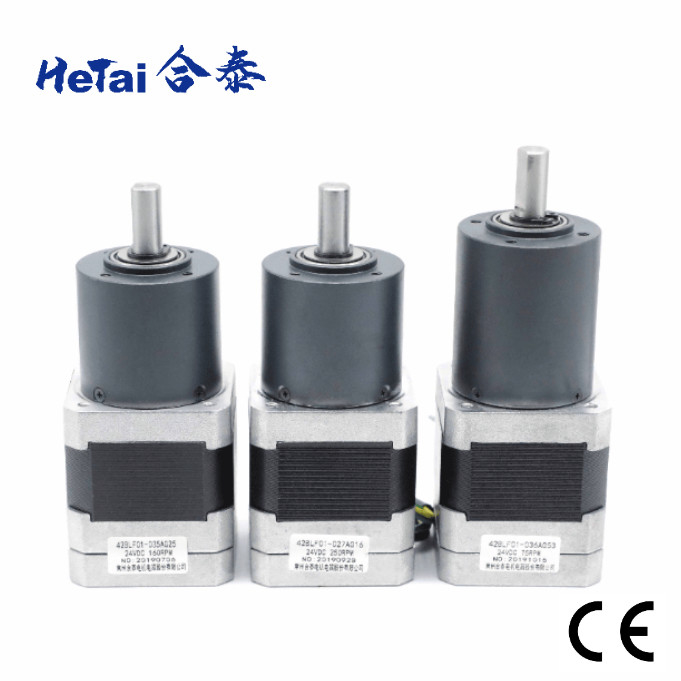

Nema 17 Gearbox มอเตอร์ไร้แปรง 0.5A 24V 2.2OHMS 42mm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | มอเตอร์เกียร์ไร้แปรง | แรงดันไฟที่กำหนด | 24 VDC |
---|---|---|---|
ความต้านทาน | 2.2 OHMS | อัตราส่วนกำลังขับ | 26 W |
ไม่มีกระแสโหลด | 0.5 แอมป์ | ความเร็วในการโหลด | 5000± 10% RPM |
อุณหภูมิโดยรอบ | -20℃~+50℃ | อัตราส่วน | 53:1 |
ประเภทคดเคี้ยว | ดาว | ความต้านทานของฉนวน | 100MΩ Min.500VC DC |
ความเป็นฉนวน | 600VAC 1 นาที | ชั้นฉนวน | บี |
แสงสูง | Nema 17 Gearbox Brushless Motor 0.5A,2.2 OHMS Gearbox มอเตอร์แบบไม่มีแปรง,ไม่มีแปรง Nema 17 ลดเกียร์ |
42BLF01-036AG53 กระปุกเกียร์มอเตอร์ไร้แปรงอุปทานโรงงาน Nema 17 0.5A 24V 2.2OHMS 42mm
Hetai ให้ความสำคัญกับความต้องการของลูกค้าเป็นอันดับแรกเสมอไม่เพียงแต่จัดหาผลิตภัณฑ์คุณภาพสูงเท่านั้น เราเชื่อว่าการช่วยให้ลูกค้าสร้างผลิตภัณฑ์ที่ดีขึ้นคือภารกิจที่สำคัญที่สุดในแง่ของคุณภาพ Hetai ได้รับการรับรองมาตรฐาน ISO, CE และ Royal Honorคุณภาพของผลิตภัณฑ์นี้ได้รับการยอมรับจากลูกค้ามากมาย
42BLF-036AG53 nema17 24V โรงงานอุปทานมอเตอร์เกียร์กระแสตรงเหมาะสำหรับหุ่นยนต์เครื่องจักรบรรจุภัณฑ์ข้อความเครื่องจักรเครื่องมือแพทย์เครื่องจักรการพิมพ์และการขนส่งอัจฉริยะกระปุกเกียร์—หรือที่เรียกว่าตัวลดเกียร์หรือตัวลดความเร็ว—คือชุดของเกียร์ที่สามารถเพิ่มลงในมอเตอร์เพื่อลดความเร็วและ/หรือเพิ่มแรงบิดได้อย่างมากกระปุกเกียร์แต่ละประเภททำงานพร้อมกันกับมอเตอร์เพื่อให้ได้เอาต์พุตความเร็ว-แรงบิดที่ต้องการ
ข้อกำหนดทางไฟฟ้า
ชิ้นส่วนมอเตอร์ | ||
รุ่นการผลิต | 42BLF01-036AG53 | |
ความต้านทาน | OHMS | 2.2 |
แรงดันไฟที่กำหนด | VDC | 24 |
ไม่มีความเร็วในการโหลด | RPM | 5000± 10% |
ไม่มีกระแสโหลด | แอมป์ | 0.5 |
จัดอันดับความเร็ว | รอบต่อนาที | 4000± 10% |
พิกัดแรงบิด | นม | 0.063 |
กำลังขับที่ได้รับการจัดอันดับ | W | 26 |
ค่าคงที่แรงบิด | Nm/A | 0.046 |
ชั้นฉนวน | บี | |
ข้อมูลจำเพาะของมอเตอร์พร้อมเกียร์ดาวเคราะห์ | ||
พิกัดแรงบิด | นม | 2.17 |
จัดอันดับความเร็ว | รอบต่อนาที | 75 ± 10% |
อัตราส่วน | 5:1 |
* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ
แผนภาพการเดินสายไฟ
การทำงาน | สี | |
+5V | สีแดง | UL1007 26AWG |
ฮอลล์ อา | เหลือง | |
ฮอลล์ | เขียว | |
HALLC | สีฟ้า | |
GND | สีดำ | |
เฟส A | เหลือง | UL3265 22AWG |
เฟส B | เขียว | |
เฟส C | สีฟ้า |
มิติเครื่องกล
กระปุกเกียร์ดาวเคราะห์ 36mm
วัสดุตัวเรือน | แบริ่งที่เอาท์พุท | โหลดรัศมี (10 มม. จากหน้าแปลน) N | โหลดแกนเพลา (N) | แรงกดพอดีเพลาสูงสุด (N) | รัศมีการเล่นของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีโหลด (°) |
ผงโลหะผสม | ตลับลูกปืน | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
จำนวนเกียร์รถไฟ | 1 | 2 | 3 |
อัตราส่วนการลด |
1/5
|
1/14,1/16,1/20,1/25 | 1/53,1/62,1/76,1/94,1/117 |
ความยาว (มม.) |
24.8
|
32.4 | 41.9 |
น้ำหนัก (ก.) |
145.0
|
173.0 |
213.0 |
มิติเครื่องกล
กระปุกเกียร์ดาวเคราะห์ 42mm | ||||||
อัตราส่วนการลด | พิกัดความเผื่อแรงบิด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% | ความยาว (มม.) | น้ำหนัก (ก.) | จำนวนรถไฟเกียร์ |
1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
1/6 | ||||||
1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
1/18 | ||||||
1/25 | ||||||
1/36 | ||||||
1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
1/65 | ||||||
1/90 | ||||||
1/112 | ||||||
1/155 | ||||||
1/216 | 10 | 30 | 65% | 60.1 | 267 |
กระปุกเกียร์ดาวเคราะห์ 56mm | ||||||
อัตราส่วนการลด | พิกัดความเผื่อแรงบิด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% |
ความยาว หลี่ (มม.) |
น้ำหนัก (ก.) | จำนวนรถไฟเกียร์ |
1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
1/6 | ||||||
1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 | 50 | 72% | 59.6 | 700 | 2 |
1/66 |
การประยุกต์ใช้ผลิตภัณฑ์
ใบรับรอง
รายงาน ROHS ของสเต็ปเปอร์มอเตอร์ วันที่: 09 มิถุนายน 2564 |
รายงาน ROHS ของมอเตอร์ BLDC วันที่: 09 มิถุนายน 2564 |
ใบรับรอง CE |
IATF 16949: 2016
ใช้ได้จนถึง: 02 มิถุนายน 2024
|
ISO 9001: 2015
ใช้ได้จนถึง: 02 มิถุนายน 2024
|
การตรวจสอบขั้นสุดท้ายของมอเตอร์ไร้แปรงถ่าน
วัดความยาวมอเตอร์ วัดความยาวเพลา วัดวงกลม Ouler
วัดรูสกรู วัดความยาวของลวด วัดความยาวของ PVC
ระยะทาง
ทดสอบแรงต้าน ฟัง ทดสอบความเร็ว
คำถามที่พบบ่อย
1. คุณเป็นโรงงานหรือไม่?
จีน.ผลิตภัณฑ์หลัก ได้แก่ ไฮบริดสเต็ปเปอร์มอเตอร์ มอเตอร์ DC ไร้แปรงถ่าน เซอร์โวมอเตอร์ และกระปุกเกียร์ดาวเคราะห์
2. คุณมีข้อมูลติดต่ออื่น ๆ หรือไม่?
ใช่ โปรดส่งอีเมลถึงเราที่: info@ht-motor.com 3. เราจะขอแคตตาล็อกของคุณได้อย่างไร?
กรุณาเยี่ยมชมเว็บไซต์ด้านล่างเพื่อดาวน์โหลด:https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3. ฉันสามารถทดสอบตัวอย่างได้หรือไม่?
ใช่ ตัวอย่างและค่าขนส่งจะถูกเรียกเก็บ
4. ฉันจะได้รับผลิตภัณฑ์ที่กำหนดเองได้หรือไม่?
แน่นอนว่าผลิตภัณฑ์ทั้งหมดสามารถปรับแต่งตามคำขอพิเศษได้
5. คุณจัดส่งสินค้าอย่างไร?
โดยปกติเราจะจัดส่งสินค้าโดยด่วน (DHL/UPS/FEDEX/TNT) ทางทะเลและทางอากาศ นอกจากนี้ยังรับขนส่งสินค้าด้วย
6. เงื่อนไขการชำระเงินคืออะไร?
T/T (โอนเงินผ่านธนาคาร), Paypal (ค่าธรรมเนียมเพย์พาล 0.5%), ยอมรับคำสั่งประกันของ ALIBABA
7. นี่เป็นราคาสุดท้ายของคุณหรือไม่?ฉันขอส่วนลดได้ไหม
ราคาของเราเป็นราคาโรงงานหากคุณมีปริมาณมาก เราสามารถเจรจาเกี่ยวกับส่วนลดได้
8. การรับประกันสินค้าของคุณคืออะไร?
การรับประกันของเราคือหนึ่งปีหากเกิดปัญหาด้านคุณภาพขึ้นที่ฝั่งของเราในช่วงเวลานี้ เราจะรับผิดชอบค่าขนส่งและการเปลี่ยนสินค้าการรับประกันไม่ครอบคลุมถึงความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์อย่างไม่เหมาะสม
