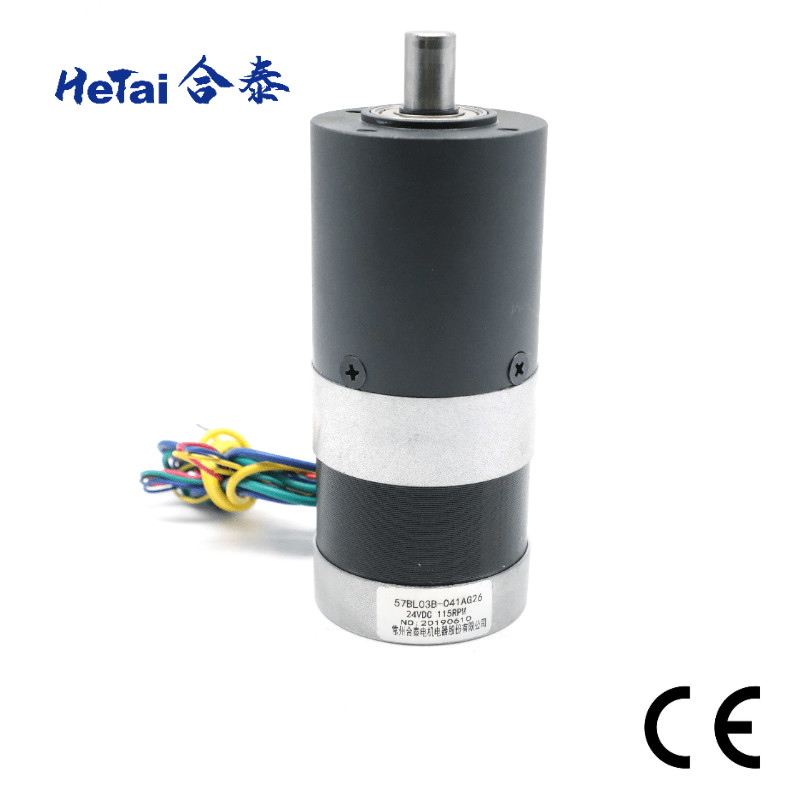

มอเตอร์กระปุกเกียร์แบบไม่มีแปรงที่ปรับแต่งได้ NEMA23 24v 0.8ohms 57mm * 57mm
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Hetai |
| ได้รับการรับรอง | CE ROHS ISO |
| หมายเลขรุ่น | 57BL03B-041AG26 |
| จำนวนสั่งซื้อขั้นต่ำ | 50 |
| ราคา | USD |
| รายละเอียดการบรรจุ | กล่องที่มีกล่องโฟมด้านใน Pallet |
| เวลาการส่งมอบ | 28-31 |
| เงื่อนไขการชำระเงิน | L/C, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต | 5000 ชิ้น / เดือน |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | กระปุกเกียร์ มอเตอร์ไร้แปรง | แรงดันไฟฟ้า | 24 V |
|---|---|---|---|
| จัดอันดับความเร็ว | 3000±200 รอบต่อนาที | พิกัดแรงบิด | 0.18 นิวตันเมตร |
| อัตราส่วนการลด | 1/26 | ความต้านทาน | 0.8 โอห์ม |
| ชั้นฉนวน | บี | อุณหภูมิโดยรอบ | -20℃~+50℃ |
| ความต้านทานของฉนวน | 100MΩ Min.500VC DC | ได้รับการรับรอง | CE ROHS ISO |
| ประเภทคดเคี้ยว | ดาว | ความเป็นฉนวน | 500V AC 1 นาที |
| แสงสูง | มอเตอร์เกียร์แบบไม่มีแปรง NEMA23,มอเตอร์เกียร์แบบไม่มีแปรง 57 มม.,มอเตอร์แบบไม่มีแปรง 0.8 โอห์ม |
||
รายละเอียดสินค้า
มอเตอร์เกียร์แบบไม่มีแปรง 57BL03B-041AG26 NEMA23 24v 0.8ohms ปรับแต่งได้ 57 มม. * 57 มม.
Hetai ภาคภูมิใจในความสามารถในการวิจัยและพัฒนาด้วยการสนับสนุนของห้องปฏิบัติการมืออาชีพและช่างเทคนิคที่มีประสบการณ์ Hetai ได้รับรางวัล 13 สิทธิบัตรยูทิลิตี้และรางวัลต่างๆ เช่น รางวัลระดับองค์กรที่มีเทคโนโลยีสูง
มอเตอร์กระปุกเกียร์แบบไร้แปรงเลียนแบบระบบการหมุนของดาวเคราะห์ เพลาอินพุตจะขับเคลื่อนเฟืองกลาง หรือที่เรียกว่าเฟืองซัน ซึ่งจะเปลี่ยนเฟืองรอบข้าง หรือที่เรียกว่าเฟืองดาวเคราะห์นอกจากนี้ยังมีการออกแบบที่กะทัดรัดและน้ำหนักเบามากใน Class.planetary Gears ที่ใช้เป็นตัวลดความเร็วใช้สำหรับลดความเร็วของมอเตอร์และเพิ่มแรงบิดแรงบิดคือกำลังการทำงานของเครื่อง
ข้อกำหนดทางไฟฟ้า:
| แบบอย่าง | ||
| ชิ้นส่วนมอเตอร์ | 57BL03B-041AG26 | |
| แนวต้านแบบเส้นต่อเส้น | OHMS | 0.8 |
| แรงดันไฟที่กำหนด | VDC | 24 |
| ความเร็วในการโหลด | รอบต่อนาที | 4000 |
| ไม่มีกระแสโหลด | Apms | 0.6 |
| จัดอันดับความเร็ว | รอบต่อนาที | 3000±200 |
| พิกัดแรงบิด | นม | 0.18 |
| ค่าคงที่แรงบิด | Nm/A | 0.057 |
| กลับค่าคงที่ EMF | V/kRPM | 5.9 |
| ชั้นฉนวน | บี | |
| ข้อมูลจำเพาะของมอเตอร์พร้อมเกียร์ดาวเคราะห์ | ||
| พิกัดแรงบิด | นม | 3.3 |
| จัดอันดับความเร็ว | รอบต่อนาที | 115± 10% |
| อัตราส่วน | 26:1 | |
* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ
แผนภาพการเดินสายไฟ
| การทำงาน | สี | |
| +5V | สีแดง |
UL1007 26AWG |
| ฮอลล์ อา | เหลือง | |
| ฮอลล์ บี | เขียว | |
| ฮอลล์ C | สีฟ้า | |
| GND | สีดำ | |
| เฟส A | เหลือง |
UL1015 20AWG |
| เฟส B | เขียว | |
| เฟส C | สีฟ้า |
มิติเครื่องกล
กระปุกเกียร์ดาวเคราะห์ 56mm
| วัสดุตัวเรือน | แบริ่งที่เอาท์พุท | โหลดรัศมี (10 มม. จากหน้าแปลน) N | โหลดแกนเพลา (N) | แรงกดพอดีเพลาสูงสุด (N) | รัศมีการเล่นของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีโหลด (°) |
| ผงโลหะผสม | ตลับลูกปืน | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
จำนวนเกียร์รถไฟ |
1 | 2 |
| อัตราส่วนการลด |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| ความยาว (มม.) |
41.3
|
59.6 |
| น้ำหนัก (ก.) |
491.0
|
700.0 |
มิติเครื่องกล
อัตราทดเกียร์อื่นๆ
NEMA 23 มอเตอร์ไร้แปรงถ่านสามารถจับคู่กับ GEARBOX . ได้
| กระปุกเกียร์ดาวเคราะห์ 36mm | |||
| อัตราส่วนการลด | โหลดที่อนุญาตชั่วขณะ (Nm) | ความยาว (มม.) | จำนวนรถไฟเกียร์ |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| กระปุกเกียร์ดาวเคราะห์ 42mm | |||
| อัตราส่วนการลด | โหลดที่อนุญาตชั่วขณะ (Nm) | ความยาว (มม.) | จำนวนรถไฟเกียร์ |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
ใบรับรอง
|
|
|
|
รายงาน ROHS ของสเต็ปเปอร์มอเตอร์ วันที่: 09 มิถุนายน 2564 |
รายงาน ROHS ของมอเตอร์ BLDC วันที่: 09 มิถุนายน 2564 |
ใบรับรอง CE |
|
|
|
IATF 16949: 2016
ใช้ได้จนถึง: 02 มิถุนายน 2024
|
ISO 9001: 2015
ใช้ได้จนถึง: 02 มิถุนายน 2024
|
อุปกรณ์การผลิต
CNC CENTER ROTOR GRINDING LASER SPOT WELDER
วงนอก
เครื่องม้วนแบบหลายหัวแบบอัตโนมัติ เครื่องม้วนแบบหลายหัวแบบอัตโนมัติ
เครื่องม้วน เครื่องม้วน
สายการประกอบอัตโนมัติ สายการประกอบ
สายการประกอบ
แพคเกจ&จัดส่ง
คำถามที่พบบ่อย
1. คุณเป็นโรงงานหรือไม่?
ใช่เราเป็นโรงงานชื่อแบรนด์ของเรา Hetai เป็นผู้ผลิตมอเตอร์ขนาดเล็กที่มีชื่อเสียงมากว่า 20 ปีใน
จีน.ผลิตภัณฑ์หลัก ได้แก่ ไฮบริดสเต็ปเปอร์มอเตอร์ มอเตอร์ DC ไร้แปรงถ่าน เซอร์โวมอเตอร์ และกระปุกเกียร์ดาวเคราะห์
2. คุณมีข้อมูลติดต่ออื่น ๆ หรือไม่?
ใช่ โปรดส่งอีเมลถึงเราที่: info@ht-motor.com 3. เราจะขอแคตตาล็อกของคุณได้อย่างไร?
กรุณาเยี่ยมชมเว็บไซต์ด้านล่างเพื่อดาวน์โหลด:https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3. ฉันสามารถทดสอบตัวอย่างได้หรือไม่?
ใช่ ตัวอย่างและค่าขนส่งจะถูกเรียกเก็บ
4. ฉันจะได้รับผลิตภัณฑ์ที่กำหนดเองได้หรือไม่?
แน่นอนว่าผลิตภัณฑ์ทั้งหมดสามารถปรับแต่งตามคำขอพิเศษได้
5. คุณจัดส่งสินค้าอย่างไร?
โดยปกติเราจะจัดส่งสินค้าโดยด่วน (DHL/UPS/FEDEX/TNT) ทางทะเลและทางอากาศ นอกจากนี้ยังรับขนส่งสินค้าด้วย
6. เงื่อนไขการชำระเงินคืออะไร?
T/T (โอนเงินผ่านธนาคาร), Paypal (ค่าธรรมเนียมเพย์พาล 0.5%), ยอมรับคำสั่งประกันของ ALIBABA
7. นี่เป็นราคาสุดท้ายของคุณหรือไม่?ฉันขอส่วนลดได้ไหม
ราคาของเราเป็นราคาโรงงานหากคุณมีปริมาณมาก เราสามารถเจรจาเกี่ยวกับส่วนลดได้
8. การรับประกันสินค้าของคุณคืออะไร?
การรับประกันของเราคือหนึ่งปีหากเกิดปัญหาด้านคุณภาพขึ้นที่ฝั่งของเราในช่วงเวลานี้ เราจะรับผิดชอบค่าขนส่งและการเปลี่ยนสินค้าการรับประกันไม่ครอบคลุมถึงความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์อย่างไม่เหมาะสม
