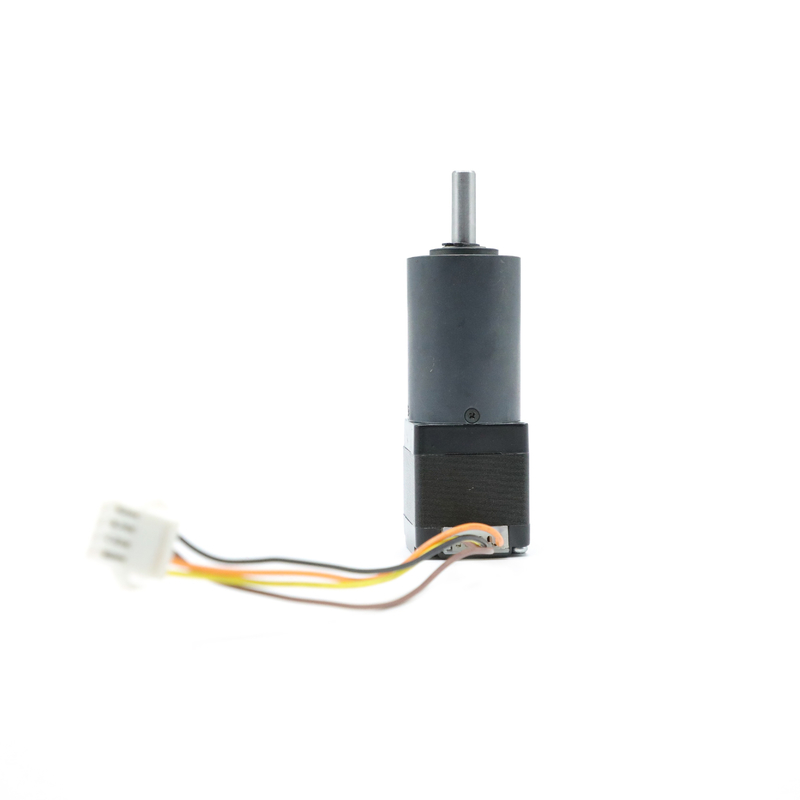

Nema 11 Gearbox Stepper Motor แรงบิดสูง 4.22V 0.67A

สถานที่กำเนิด จีน
ชื่อแบรนด์ HeTai
ได้รับการรับรอง CE ROHS ISO
หมายเลขรุ่น 28YGH102-XXAG107
จำนวนสั่งซื้อขั้นต่ำ 50
ราคา USD
รายละเอียดการบรรจุ กล่องที่มีกล่องโฟมด้านใน Pallet
เวลาการส่งมอบ 25 วัน
เงื่อนไขการชำระเงิน L/C, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต 10000 ชิ้น / เดือน

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์ สเต็ปปิ้งเกียร์มอเตอร์ มุมขั้น 1.8 °
อุณหภูมิสูงขึ้น 80 ℃ สูงสุด หมุนเวียน 0.67A
อุณหภูมิโดยรอบ -20℃~+50℃ ถือแรงบิด 6kg.cm
ตัวเหนี่ยวนำ 3.7mh/เฟส แบริ่งที่เอาท์พุท ตลับลูกปืน
โหลดรัศมี (10 มม. จากหน้าแปลน) ≤450N โหลดตามแนวแกนของเพลา ≤200N
แสงสูง

0.67A Gearbox Stepper Motor

,

Nema 11 Gearbox Stepper Motor

,

มอเตอร์แรงบิดสูงพร้อมกระปุกเกียร์

ฝากข้อความ
รายละเอียดสินค้า

Nema 11 4.22V 0.67A 28YGH102-XXAG107 ประหยัดค่าใช้จ่าย Gearbox Stepper เครื่องยนต์ แรงบิดสูง



กล่องเกียร์ดาวเคราะห์หรือที่เรียกว่ากระปุกเกียร์ดาวเคราะห์เป็นหนึ่งในกระปุกเกียร์ที่น่าสนใจที่สุดในระบบควบคุมการเคลื่อนไหว

28YGH102-XXAG107 เป็นมอเตอร์ขนาดเล็กชนิดหนึ่ง โดยมีลักษณะเฉพาะคือเสียงรบกวนต่ำและแรงบิดสูง ศูนย์กลางของเกียร์อินพุตของกระปุกเกียร์ของดาวเคราะห์จะหมุนรอบศูนย์กลางของเฟืองเอาต์พุต และเพลาอินพุตและเพลาเอาต์พุตจะอยู่ในแนวเดียวกันนี่แสดงว่าเป็นกระปุกเกียร์ที่มีศูนย์การหมุนอินพุตและเอาต์พุตเหมือนกัน

รุ่นนี้ใช้กระปุกเกียร์โลหะผง 28 มม.,การออกแบบค่อนข้างซับซ้อน มีประสิทธิภาพและยังง่ายต่อการบำรุงรักษา



ข้อกำหนดทางไฟฟ้า

ขั้นตอนมุม °/STEP 1.8
จัดอันดับแรงดันไฟฟ้า วี 4.22
ปัจจุบัน A/เฟส 0.67
ความต้านทาน Ω/เฟส 6.3
INDUCTANCE mH/เฟส 3.7
ถือแรงบิด กก.ซม. 6
ชั้นฉนวน บี

* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ


แผนภาพการเดินสายไฟ

Nema 11 Gearbox Stepper Motor แรงบิดสูง 4.22V 0.67A 0

มิติเครื่องกล

Nema 11 Gearbox Stepper Motor แรงบิดสูง 4.22V 0.67A 1

แผนภาพการเดินสายไฟ

ตารางเชื่อมต่อไฟฟ้า
การทำงาน สี
+5V สีแดง UL1007 26AWG
ฮอลล์ อา เขียว
ฮอลล์ บี สีฟ้า
ฮอลล์ C สีขาว
GND สีดำ
เฟส A ส้ม
เฟส B เหลือง
เฟส C สีน้ำตาล

เกียร์ข้อกำหนดทางไฟฟ้า



เส้นผ่านศูนย์กลางออก 28mmผงโลหะวิทยา



วัสดุตัวเรือน แบริ่งที่เอาท์พุท โหลดรัศมี (10 มม. จากหน้าแปลน) N โหลดแกนเพลา (N) แรงกดพอดีเพลาสูงสุด (N) รัศมีการเล่นของเพลา (มม.) แรงขับของเพลา (มม.) ฟันเฟืองที่ไม่มีโหลด (°)
ผงโลหะวิทยา แบริ่งแขน ≤80 ≤30 ≤200 ≤0.03 ≤0.4 ≤1.5



กระปุกดาวเคราะห์ 28 ชนิดสี่เหลี่ยม
อัตราส่วนการลด พิกัดความเผื่อแรงบิด (Nm) แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) ประสิทธิภาพ%

ความยาว

หลี่

(มม.)

น้ำหนัก (ก.) จำนวนรถไฟเกียร์
1/3 0.2 0.6 81% 28.5 105 1
1/6
กระปุกเกียร์ดาวเคราะห์ 28 รอบประเภท
อัตราส่วนการลด พิกัดความเผื่อแรงบิด (Nm) แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) ประสิทธิภาพ%

ความยาว

หลี่

(มม.)

น้ำหนัก (ก.) จำนวนรถไฟเกียร์
1/14 0.5 1.5 72% 29.8 92 1
1/30
1/64 1.8 5 65% 40 105 1
1/107



สเต็ปมอเตอร์เครื่องชั่งอาหารหลายหัว

Nema 11 Gearbox Stepper Motor แรงบิดสูง 4.22V 0.67A 2


เครื่องม้วนแบบหลายหัว
Nema 11 Gearbox Stepper Motor แรงบิดสูง 4.22V 0.67A 3
Nema 11 Gearbox Stepper Motor แรงบิดสูง 4.22V 0.67A 4
บริษัททุ่มเทในการผลิตและออกแบบสเต็ปมอเตอร์ มอเตอร์ DC ไร้แปรงถ่าน และมอเตอร์กระปุกโปรดติดต่อเราโดยตรงหากคุณสนใจ
