Nema11 กระปุกเกียร์ดาวเคราะห์ 12V 40.5mm 3.4W เครื่องยนต์ พร้อมกระปุก 28BL01AG14
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | มอเตอร์เกียร์ไร้แปรง | แรงดันไฟฟ้า | 12 |
---|---|---|---|
จัดอันดับความเร็ว | 214±10% | อัตราส่วนการลด | 1/14 |
พิกัดแรงบิด | 0.15 นิวตันเมตร | ความต้านทานของฉนวน | 100MΩ ต่ำสุด 500 VDC |
ชั้นฉนวน | บี | ความสูงของมอเตอร์ | 40.5 มม. |
แรงขับของเพลา | ≤0.4 | กำลังขับ | 3.4W |
ฟันเฟืองที่ไม่มีการโหลด | ≤1.5° | น้ำหนักมอเตอร์ | 0.25 กก. |
แสงสูง | Nema11 Planetary Gearbox,Nema11 Planetary Gearbox 12V,12V มอเตอร์แบบไม่มีแปรงพร้อมกระปุก |

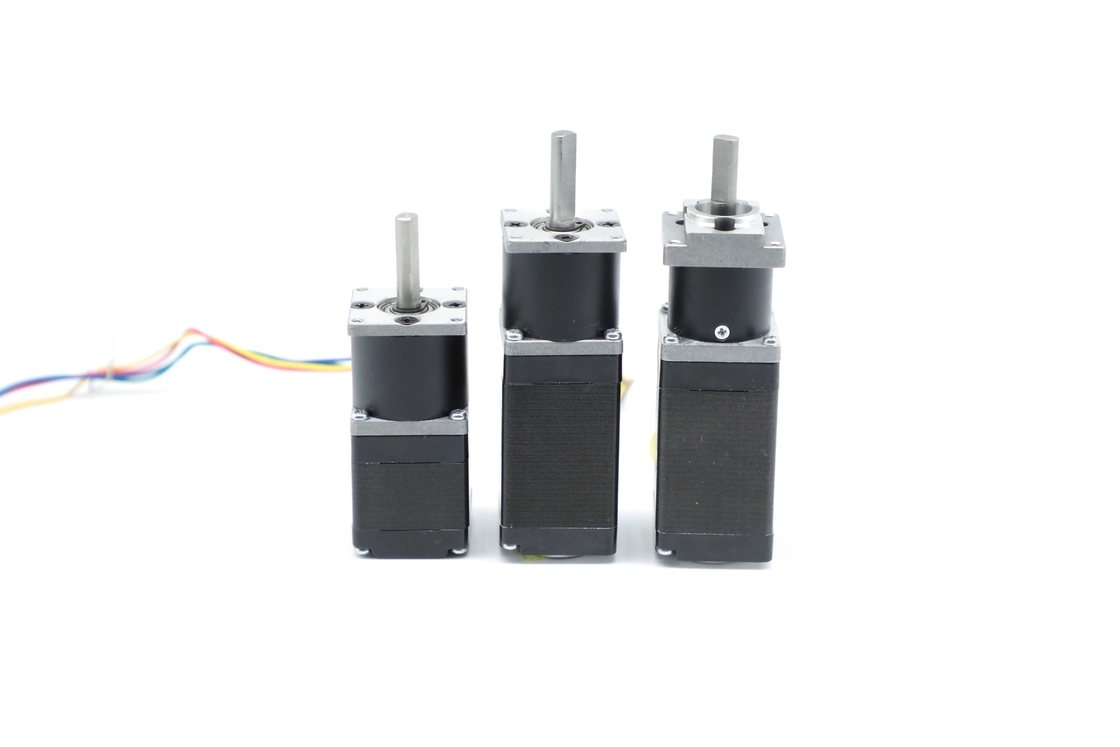

Nema11 กระปุกเกียร์ดาวเคราะห์ 12V 40.5mm 3.4W มอเตอร์พร้อมกระปุกเกียร์ 28BL01AG14
เพราะมีพื้นผิวสัมผัสมากกว่าการเลื่อนนั้นนุ่มนวลกว่ามากและแทบไม่มีการกระโดดเลยดังนั้นจึงมีเสียงรบกวนต่ำในมอเตอร์กระปุกเกียร์ของดาวเคราะห์28BL01AG14 เป็นมอเตอร์ขนาดเล็กชนิดหนึ่งสิ่งสำคัญที่รับประกันประสิทธิภาพคือกระปุกเกียร์ของดาวเคราะห์มีความเฉื่อยต่ำและการส่งแรงบิดสูง การเลือกกระปุกเกียร์ของดาวเคราะห์ที่มีข้อกำหนดที่ถูกต้องเป็นวิธีที่น่าเชื่อถือในการปรับปรุงประสิทธิภาพของระบบกลไกใดๆ
ข้อกำหนดทางไฟฟ้า:
แบบอย่าง | ||||
ชิ้นส่วนมอเตอร์ | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
อัตราส่วน | 1:14 | 1:30 | 1:64 | |
เส้นผ่านศูนย์กลางกระปุก | 28 | 28 | 28 | |
จำนวนเฟส | เฟส | 3 | 3 | 3 |
จำนวนเสา | เสา | 4 | 4 | 4 |
จัดอันดับแรงดันไฟฟ้า | VDC | 12 | 24 | 24 |
พิกัดแรงบิด | นม | 0.15 | 0.65 | 2 |
จัดอันดับความเร็ว | รอบต่อนาที | 214 | 100 | 46 |
จัดอันดับปัจจุบัน | แอมป์ | 0.9 | 1 | 2 |
กำลังขับ | วัตต์ | 3.4 | 6.8 | 9.6 |
ความสูงของมอเตอร์ | mm | 40.5 | 53 | 78 |
น้ำหนักมอเตอร์ | กิโลกรัม | 0.25 | 0.31 | 0.36 |
* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ
แผนภาพการเดินสายไฟ
ตารางเชื่อมต่อไฟฟ้า |
||
การทำงาน | สี | |
+5V | สีแดง | UL1007 26AWG |
ฮอลล์ อา | เขียว | |
ฮอลล์ บี | สีฟ้า | |
ฮอลล์ C | สีขาว | |
GND | สีดำ | |
เฟส A | ส้ม | |
เฟส B | เหลือง | |
เฟส C | สีน้ำตาล |
มิติเครื่องกล
คุณสามารถเลือกกระปุกเกียร์จาก:
เส้นผ่านศูนย์กลางออก 28mmผงโลหะวิทยา
วัสดุตัวเรือน | แบริ่งที่เอาท์พุท | โหลดรัศมี (10 มม. จากหน้าแปลน) N | โหลดแกนเพลา (N) | แรงกดพอดีเพลาสูงสุด (N) | รัศมีการเล่นของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีโหลด (°) |
ผงโลหะวิทยา | แบริ่งแขน | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
กระปุกดาวเคราะห์ 28 ชนิดสี่เหลี่ยม | ||||||
อัตราส่วนการลด | พิกัดความเผื่อแรงบิด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% |
ความยาว หลี่ (มม.) |
น้ำหนัก (ก.) | จำนวนรถไฟเกียร์ |
1/3 | 0.2 | 0.6 | 81% | 28.5 | 105 | 1 |
1/6 |
กระปุกเกียร์ดาวเคราะห์ 28 รอบประเภท | ||||||
อัตราส่วนการลด | พิกัดความเผื่อแรงบิด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% |
ความยาว หลี่ (มม.) |
น้ำหนัก (ก.) | จำนวนรถไฟเกียร์ |
1/14 | 0.5 | 1.5 | 72% | 29.8 | 92 | 1 |
1/30 | ||||||
1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
1/107 |
