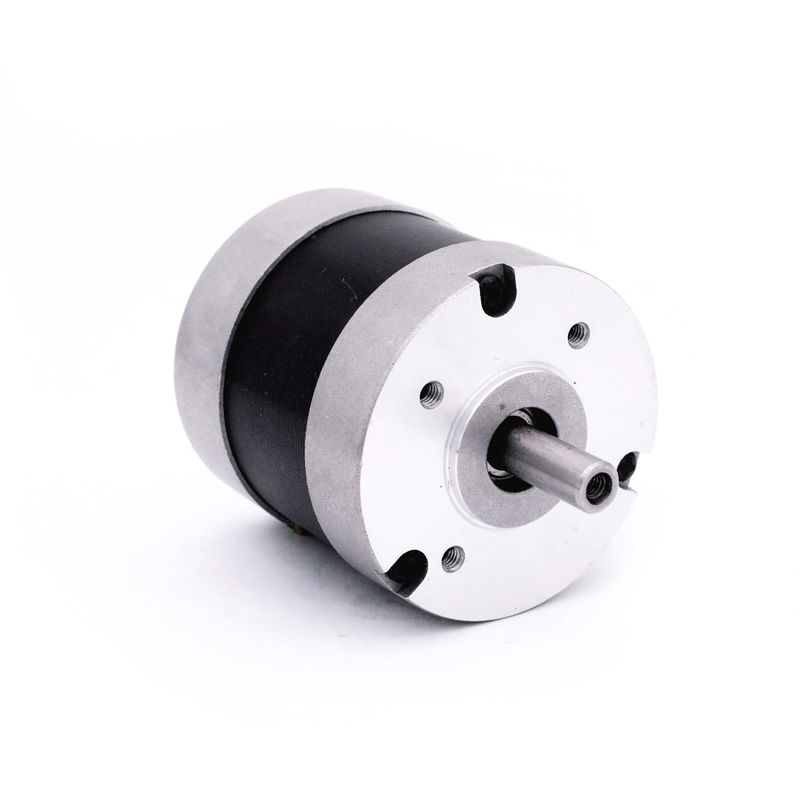

มอเตอร์แม่เหล็กถาวรขนาดเล็กไร้แปรงถ่าน Nema 23 57mm 24v Round Square Flange

มอเตอร์แม่เหล็กถาวรขนาดเล็กไร้แปรงถ่าน Nema 23 57mm 24v Round Square Flange

ชื่อแบรนด์:	Hetai
เลขรุ่น:	57 บล
ปริมาณการสั่งซื้อขั้นต่ำ:	50
ราคา:	USD
ระยะเวลาการจัดส่ง:	28-31
เงื่อนไขการจ่ายเงิน:	L / C, D / P, T / T, Wester N Union, MoneyGram

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ประเทศจีน

ได้รับการรับรอง:

CE ROHS ISO

ชื่อผลิตภัณฑ์:

มอเตอร์กระแสตรงไร้แปรงถ่าน

ประเภทคดเคี้ยว:

ดาว

มุมเอฟเฟกต์ฮอลล์:

มุมไฟฟ้า 120 °

ชั้นฉนวน:

บี

อุณหภูมิโดยรอบ:

-20℃~+50℃

ความต้านทานของฉนวน:

100MΩ Min.500VC DC

ความเป็นฉนวน:

600VAC 1 นาที

แรงรัศมีสูงสุด:

75N (10 มม. จากหน้าแปลนด้านหน้า)

แรงตามแนวแกนสูงสุด:

15N

ประเภทเพลา:

เพลาเดียว

รายละเอียดการบรรจุ:

กล่องพร้อมกล่องโฟมด้านในพาเลท

สามารถในการผลิต:

5000pcs / เดือน

เน้น:

Nema 23 57mm 24v

Nema 23 24v

Small Brushless Dc Motor Nema 23

คำอธิบายผลิตภัณฑ์

57BL series NEMA 23 micro 24V มอเตอร์ไฟฟ้าไร้แปรงถ่าน 3000rpm

57BL01G 3 เฟส 4 ขั้ว แรงดันไฟ 24V, กระแสไฟ 0.77A, แรงบิดสูงสุด 0.057 Nm, กำลังไฟ 15W

57BL02A 3 เฟส 4 เสา แรงดันไฟฟ้า24V พิกัดกระแส1.87A,พิกัดแรงบิด0.11 นิวตันเมตร กำลัง 34.5W

57BL03B 3 เฟส 4 เสา แรงดันไฟฟ้า24V พิกัดกระแส3.17A,พิกัดแรงบิด0.18 นิวตันเมตร กำลัง 56W

57BL04A 3 เฟส 4 ขั้ว แรงดัน 24V, จัดอันดับปัจจุบัน3.67A,แรงบิดสูงสุด 0.66 นิวตันเมตร กำลัง 69W

57BL05A 3 เฟส 4เสา แรงดันไฟฟ้า 24V กระแสไฟ 5.33A, แรงบิดสูงสุด 0.33 Nm, กำลัง 104W

57BL063 เฟส 4ขั้วแรงดันไฟฟ้า 24V, กระแสไฟ 7A, แรงบิดสูงสุด 0.44 Nm, กำลัง 138W

สำหรับมอเตอร์แบบไม่มีแปรงถ่านในตัวรุ่น 57BL จะคุ้มค่าและสะดวกสำหรับผู้ใช้มากขึ้น ซึ่งยังเพิ่มความน่าเชื่อถืออีกด้วย

ข้อกำหนดทางไฟฟ้า:

		แบบอย่าง	แบบอย่าง	แบบอย่าง	แบบอย่าง	แบบอย่าง	แบบอย่าง
ข้อมูลจำเพาะ	หน่วย	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
จำนวนเฟส	เฟส	3
จำนวนเสา	เสา	4
จัดอันดับแรงดันไฟฟ้า	VDC	24
จัดอันดับความเร็ว	รอบต่อนาที	2500	3000	3000	3000	3000	3000
จัดอันดับปัจจุบัน	อา	0.77	1.87	3.17	3.67	5.33	7.00
พิกัดแรงบิด	นม	0.057	0.11	0.18	0.22	0.33	0.44
กำลังไฟพิกัด	W	15	34.5	56	69	104	138
แรงบิดสูงสุด	mN.m	0.17	0.33	0.54	0.66	0.99	1.32
กระแสสูงสุด	แอมป์	2.3	5.6	9.5	11	16	21
ค่าคงที่แรงบิด	Nm/A	0.074	0.059	0.057	0.060	0.062	0.063
กลับค่าคงที่ EMF	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
ความยาวลำตัว	มม	41.5	46.5	56.5	66.5	86.5	106.5
น้ำหนัก	กิโลกรัม	0.35	0.44	0.56	0.67	0.95	1.18

*ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ

*สินค้าสามารถจับคู่กับกระปุกเกียร์ 42, 52, 56, 63 mm

มิติเครื่องกล

มอเตอร์แม่เหล็กถาวรขนาดเล็กไร้แปรงถ่าน Nema 23 57mm 24v Round Square Flange 0

แผนภาพการเดินสายไฟ

การทำงาน	สี
+5V	สีแดง	UL1007 26AWG
ฮอลล์ อา	สีเหลือง
HALLB	เขียว
HALLC	สีฟ้า
GND	สีดำ
เฟส A	สีเหลือง	UL1007 20AWG
เฟส B	เขียว
เฟส C	สีฟ้า
