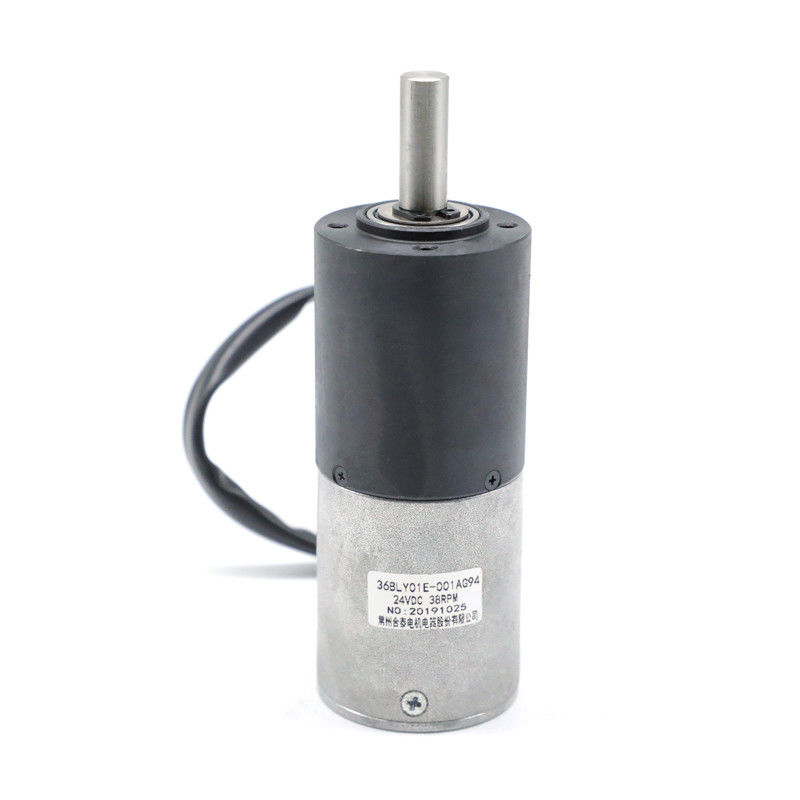

36MM Nema 14 Gearbox มอเตอร์แบบไม่มีแปรง Planetary 2 Nm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | มอเตอร์กระแสตรงไร้แปรงถ่าน | ประเภทขดลวด | ดาว |
---|---|---|---|
มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 ° | ชั้นฉนวน | B |
อุณหภูมิโดยรอบ | -20 ℃ ~ + 50 ℃ | ความต้านทานของฉนวน | 100MΩขั้นต่ำ 500VC DC |
ความเป็นฉนวน | 600VAC 1 นาที | โหลดแกนเพลา (N) | 10N |
โหลดเรเดียล (10 มม. จากหน้าแปลน) | 120N | ระดับการป้องกัน | IP40 |
ตรงกับขนาดกระปุก | 32 มม. 36 มม | วัสดุที่อยู่อาศัยกระปุกเกียร์ | โลหะผสมผงโลหะผสมสังกะสี |
แสงสูง | Brushless Motor Planetary Gearbox,Brushless Motor And Gearbox,กระปุกเกียร์ดาวเคราะห์สำหรับมอเตอร์ไร้แปรงถ่าน |
36BL nema14 CE ROHS ISO 12 / 24V 3000RPM 0.03Nm ไมโคร BLDC มอเตอร์แบบไม่มีแปรง
รุ่น | อัตราส่วนลด | เส้นผ่าศูนย์กลางกระปุก | วัสดุที่อยู่อาศัยกระปุกเกียร์ | แรงดันไฟฟ้า (V) | กำลัง (W) | ความเร็ว (RPM) | แรงบิดสูงสุด (Nm) |
36BLY 01A-001AG 76 | 76: 1 | 36 มม | โลหะผง | 24 | 15 | 94 | 1.5 |
36BLY01E-001AG94 | 94: 1 | 36 มม | โลหะผง | 24 | 8 | 38 | 2 |
ซีรี่ส์ 36BL มีน้ำหนักเบาและประหยัดพื้นที่ซึ่งมีแรงบิดสูง
MOTOR PART คุณสมบัติทางไฟฟ้า:
รุ่น | ||
ข้อมูลจำเพาะ | หน่วย | 36BLY01 |
จำนวนเฟส | เฟส | 3 |
จำนวนเสา | เสา | 4 |
แรงดันไฟฟ้า | VDC | 24 |
ความเร็วสูงสุด | รอบต่อนาที | 3000 |
จัดอันดับในปัจจุบัน | ก | 2.0 |
จัดอันดับแรงบิด | นาโนเมตร | 0.03 |
กำลังไฟ | ว | 9.4 |
แรงบิดสูงสุด | ม | 0.09 |
กระแสสูงสุด | แอมป์ | 6 |
แรงบิดคงที่ | นาโนเมตร / A | 0.015 |
กลับค่าคงที่ EMF | V / kRPM | 1.6 |
ความยาวลำตัว | มม | 42 |
น้ำหนัก | กิโลกรัม | 0.16 |
มิติทางกล
*** หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามคำขอของคุณได้โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม
* สินค้าเข้ากับกระปุก 32, 36 มม
แผนภาพการเดินสายไฟ:
ตารางการเชื่อมต่อไฟฟ้า | ||
ฟังก์ชั่น | สี | |
+ 5V | สีแดง | UL1007 26AWG |
ฮอลล์ | สีเขียว | |
ฮอลบี | สีน้ำเงิน | |
ฮอลล์ค | ขาว | |
GND | สีดำ | |
เฟส A | สีน้ำตาล | |
เฟส B | สีเหลือง | |
เฟสค | ส้ม |
วัสดุที่อยู่อาศัย | แบริ่งที่เอาต์พุต | โหลดเรเดียล (10 มม. จากหน้าแปลน) | โหลดแกนเพลา (N) | แรงกดเพลาสูงสุด (N) | การเล่นแนวรัศมีของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีการโหลด (°) |
โลหะผง | แบริ่งแขน | ≤ 120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
อัตราส่วนลด | แรงบิดที่ยอมรับได้สูงสุด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% | ความยาว (มม.) | น้ำหนัก (g) | จำนวนรถไฟเกียร์ |
1/4 | 0.3 | 1.0 | 81% | 29.1 | 150 | 1 |
1/5 | ||||||
1/16 |
1.2
|
3.5
|
72% | 38.1 | 185 | 2 |
1/23 | ||||||
1/33 | ||||||
1/67 |
2.5
|
7.5 | 65% | 47.1 | 220 | 3 |
1/94 | ||||||
1/133 | ||||||
1/188 |
มิติทางกล
36 มม โลหะผง
วัสดุที่อยู่อาศัย | แบริ่งที่เอาต์พุต | โหลดเรเดียล (10 มม. จากหน้าแปลน) | โหลดแกนเพลา (N) | แรงกดเพลาสูงสุด (N) | การเล่นแนวรัศมีของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีการโหลด (°) |
โลหะผง | แบริ่งแขน | ≤ 120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
อัตราส่วนลด | แรงบิดที่ยอมรับได้สูงสุด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% | ความยาว (มม.) | น้ำหนัก (g) | จำนวนรถไฟเกียร์ |
1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
1/5 | ||||||
1/16 |
1.2
|
3.5
|
72% | 32.4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 |
2.5
|
7.5 | 65% | 41.9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
มิติทางกล
36 มม โลหะผสมสังกะสี
วัสดุที่อยู่อาศัย | แบริ่งที่เอาต์พุต | โหลดเรเดียล (10 มม. จากหน้าแปลน) | โหลดแกนเพลา (N) | แรงกดเพลาสูงสุด (N) | การเล่นแนวรัศมีของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีการโหลด (°) |
โลหะผสมสังกะสี |
มีรูพรุน แบริ่ง |
≤ 45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
อัตราส่วนลด | แรงบิดที่ยอมรับได้สูงสุด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% | ความยาว (มม.) | น้ำหนัก (g) | จำนวนรถไฟเกียร์ |
1/12 | 0.3 | 1.0 | 81% | 26.8 | 100 | 1 |
มิติทางกล
มอเตอร์ BLDC ใช้ข้อดีของมอเตอร์ประเภท AC, DC และ Universal และรวมเข้าเป็นหน่วยเดียวมีอายุการใช้งานยาวนานการบำรุงรักษาต่ำการทำงานที่เงียบและความสามารถในการปรับความเร็วรอบของมอเตอร์ ACแรงบิดเริ่มต้นสูงและเส้นโค้งความเร็ว - แรงบิดเชิงเส้นของมอเตอร์กระแสตรงและเช่นเดียวกับมอเตอร์ AC และ DC มันทำงานได้ดีกับกระปุกเกียร์มอเตอร์กระแสตรงไร้แปรงถ่านมีความหนาแน่นของกำลังสูงรองจากมอเตอร์สากลและมีคะแนนประสิทธิภาพที่ดีที่สุดคือ 65 ถึง 80%
