6 Wire Nema 11 Stepper Motor พร้อมกระปุกลด 28 มม. 1 144
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | มอเตอร์เกียร์ขั้นบันได | ความแม่นยำของขั้นตอน | ± 5% |
---|---|---|---|
อุณหภูมิสูงขึ้น | 80 ℃สูงสุด | ความต้านทานของฉนวน | 100MΩขั้นต่ำ 500VC DC |
อุณหภูมิโดยรอบ | -20 ℃ ~ + 50 ℃ | ความเป็นฉนวน | 500VAC 1 นาที |
แรงรัศมีสูงสุด | 28N (20 มม. จากหน้าแปลนด้านหน้า) | แรงตามแนวแกนสูงสุด | 10N |
กระปุกเกียร์ที่เหมาะสม | 22 มม. 28 มม | วัสดุเกียร์ | ผงโลหะ |
แสงสูง | มอเตอร์สเต็ป nema 11 พร้อมกระปุกเกียร์ 28 มม.,มอเตอร์สเต็ป 28 มม.,มอเตอร์สตาร์ท 6 สาย |

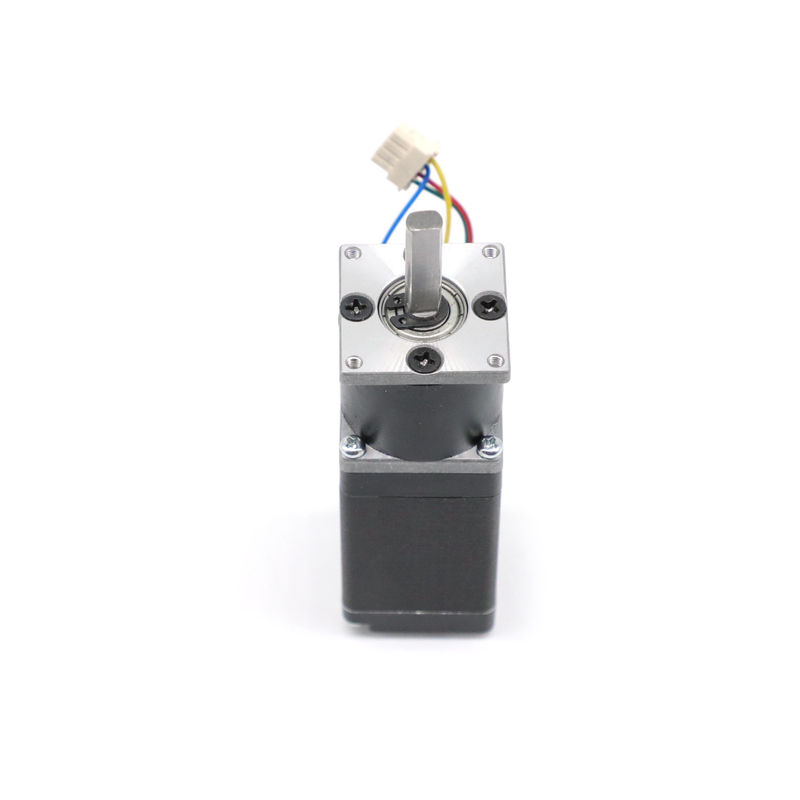

28BYGH NEMA 11 Stepper motor พร้อมกระปุกเกียร์ 28 มม. อัตราทดสูงสุด 1: 144
* สินค้าตรงกระปุก 22.28 มม
โลหะผงกระปุกเกียร์ 22 มม. พร้อมแบริ่งที่มีรูพรุนสามารถเลือกอัตราส่วนการลดได้ดังต่อไปนี้:
ด่าน 1
1/4, 1 / 4.75
ด่าน 2
16/1, 1/19, 1/22, 1/26
ด่าน 3
1/76, 1/88, 1/104, 1/121, 1/144
สำหรับกระปุกเกียร์ 28 มม. มีอัตราส่วนการลด 2 แบบคือ 1: 3 และ 1: 6 (ทั้งสองแบบเป็นขั้นตอนเดียว)
โปรดเลื่อนลงเพื่อดูรายละเอียดเพิ่มเติมเกี่ยวกับกระปุกเกียร์
MOTOR PART คุณสมบัติทางไฟฟ้า:
MODEL | STEP ANGLE (° / ขั้นตอน) |
ตะกั่วลวด (เลขที่) |
แรงดันไฟฟ้า (V) |
ปัจจุบัน (A / เฟส) |
ความต้านทาน (Ω / เฟส) |
การเหนี่ยวนำ (MH / เฟส) |
แรงบิดในการถือครอง (G.CM) |
ความสูงของมอเตอร์ L (มม.) |
น้ำหนักมอเตอร์ (กิโลกรัม) |
---|---|---|---|---|---|---|---|---|---|
28BYGH102-01 | 1.8 | 4 | 3.90 | 0.67 | 6.3 | 3.2 | 600 | 32 | 0.11 |
28BYGH105-01 | 6 | 3.1 | 0.95 | 3.3 | 1.0 | 430 | 32 | 0.11 | |
28BYGH301 | 4 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 45 | 0.17 | |
28BYGH303 | 6 | 3.40 | 0.95 | 3.4 | 1.0 | 750 | 45 | 0.14 | |
28BYGH501 | 4 | 8.04 | 0.67 | 12.0 | 7.2 | 1200 | 51 | 0.19 | |
28BYGH502 | 6 | 3.80 | 0.95 | 4.0 | 1.3 | 900 | 51 | 0.20 |
* ผลิตภัณฑ์สามารถปรับแต่งได้ตามคำขอพิเศษ
มิติทางกล
แผนภาพการเดินสายไฟ
GEARBOX PART ข้อกำหนดทางไฟฟ้า:
เส้นผ่านศูนย์กลาง 22 มม
วัสดุที่อยู่อาศัย | แบริ่งที่เอาต์พุต | โหลดเรเดียล (10 มม. จากหน้าแปลน) | โหลดแกนเพลา (N) | แรงกดเพลาสูงสุด (N) | การเล่นแนวรัศมีของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีการโหลด (°) |
โลหะผง |
มีรูพรุน การแบก |
≤35 | ≤15 | ≤80 | ≤0.08 | ≤0.4 | ≤1.5 |
อัตราส่วนลด | แรงบิดที่ยอมรับได้สูงสุด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% | ความยาว (มม.) | น้ำหนัก (g) | จำนวนรถไฟเกียร์ |
1/4 | 0.1 | 0.3 | 81% | 13.9 | 29 | 1 |
1 / 4.75 | ||||||
1/16 | 0.4 | 1.2 | 72% | 32.4 | 52 | 2 |
1/19 | ||||||
1/22 | ||||||
1/26 | ||||||
1/76 | 0.8 | 2.5 | 65% | 43.9 | 73 | 3 |
1/88 | ||||||
1/104 | ||||||
1/121 | ||||||
1/144 |
มิติทางกล
เส้นผ่านศูนย์กลาง 28 มม
วัสดุที่อยู่อาศัย | แบริ่งที่เอาต์พุต | โหลดเรเดียล (10 มม. จากหน้าแปลน) | โหลดแกนเพลา (N) | แรงกดเพลาสูงสุด (N) | การเล่นแนวรัศมีของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีการโหลด (°) |
โลหะผง | แบริ่งแขน | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
อัตราส่วนลด | แรงบิดที่ยอมรับได้สูงสุด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% | ความยาว (มม.) | น้ำหนัก (g) | จำนวนรถไฟเกียร์ |
1/3 | 0.2 | 0.6 | 81% | 28.5 | 105 | 1 |
1/6 |
มิติทางกล
