อินทิเกรต NEMA 17 Stepper Motor Controller Module 2 Phase Parallel Interface
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | ขับมอเตอร์ก้าว | พาวเวอร์ซัพพลาย | 3.3V-5V หรือ 12V-24V |
---|---|---|---|
กระแสมอเตอร์ขาออก | สูงสุด 2A | อุณหภูมิในการทำงาน | 0 ℃ ~ + 40 ℃ |
อุณหภูมิในการจัดเก็บ | -10 ℃ ~ 70 ℃ | วิธีการขับรถ | การควบคุม PWM คงที่ในปัจจุบัน |
การแบ่งย่อยที่ไม่บังคับ | ไมโครสเต็ป 1/2/4/8/16/32 | ความยาว | 34/40/48/60 มม |
แสงสูง | ไดร์เวอร์ Stepper Motor ในตัว,Nema 17 Stepper Motor Driver,Nema 17 Stepper Motor Controller |

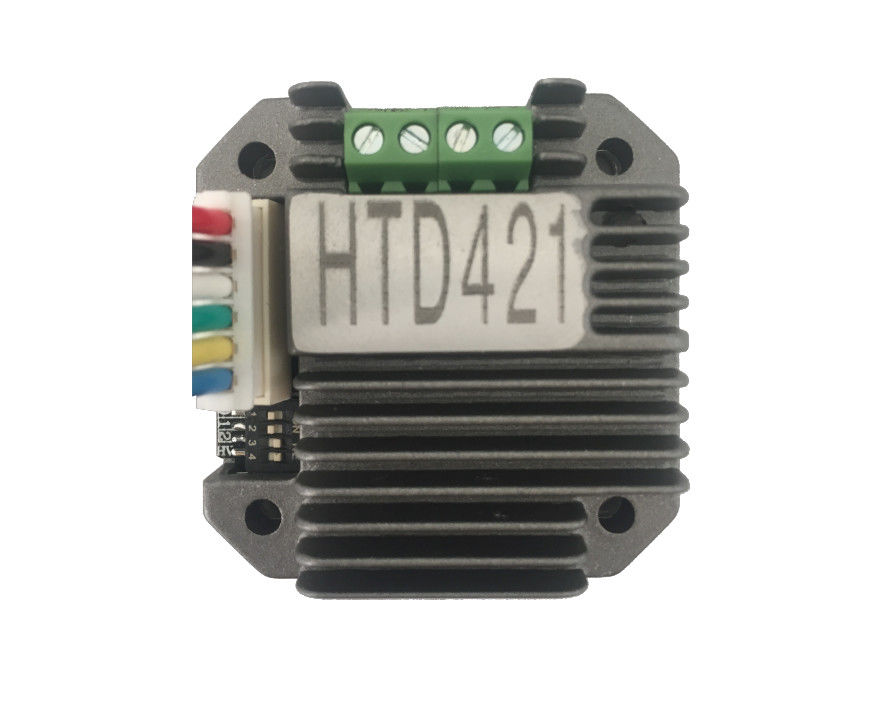

HTD421 ไดรเวอร์อินเทอร์เฟซแบบขนาน 2 เฟสไดร์เวอร์แบบบูรณาการสำหรับ NEMA 17 stepper motor
คุณลักษณะของผลิตภัณฑ์
การออกแบบขนาดเล็กการติดตั้งที่สะดวกสามารถรวมเข้ากับมอเตอร์สเต็ปเปอร์ 42 ตัว
- ตัวเรือนอะลูมิเนียมหล่อแบบกระจายความร้อน
- ครึ่งกระแสอัตโนมัติเมื่อหยุดทำงาน
- การแยกโฟโตอิเล็กทริคความเร็วสูงแบบขนานเข้ากันได้กับ 3.3-5V และ 12-24V ระดับตรรกะ 2A ปรับได้อย่างต่อเนื่อง
- Microstep 1/2/4/8/16/32 แผนกย่อยเสริม
พารามิเตอร์ผลิตภัณฑ์
แหล่งจ่ายไฟ |
แนะนำให้ใช้ DC 12V-DC 35V / 2A, DC 24V |
|
อินเทอร์เฟซแบบขนาน |
วีซีซี |
แหล่งจ่ายไฟ.การเลือกสวิตช์ DIP 3.3V-5V หรือ 12V-24V |
DIR |
0V หรือ VCCปัจจุบัน: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V |
|
STP |
0V หรือ VCCปัจจุบัน: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V ความถี่ 0-20KHz |
|
EN |
0V หรือ VCCปัจจุบัน: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V ความถี่ 0-20KHz |
กระแสมอเตอร์ขาออก |
สูงสุด 2A (สูงสุดเฟสเดียว) การใช้งานจริงปรับได้ 0-2A |
วิธีการขับเคลื่อน |
การควบคุม PWM คงที่ในปัจจุบัน |
ไดรฟ์แผนกย่อย |
การเลือกการตั้งค่าสวิตช์ DIP 1, 2, 4, 8, 16, 32 |
ความต้านทานของฉนวน |
> 100M- ที่อุณหภูมิและความดันปกติ |
ความเป็นฉนวน |
0.5KV, 1 นาทีที่อุณหภูมิและความดันปกติ |
การป้องกัน |
ป้อนการเชื่อมต่อย้อนกลับ, โอเวอร์โหลด, ไดรฟ์ร้อนเกินไป, กระแสไฟเกินไดรฟ์ |
ไดรเวอร์มีตำแหน่งรูและขนาดเดียวกันกับมอเตอร์สเต็ป 42
อินเทอร์เฟซไฟฟ้า
มิตินักดำน้ำ
เดินสายไฟ
ข้อดีของผลิตภัณฑ์
ข้อดีของมอเตอร์ในตัว ได้แก่ ความสะดวกในการจัดวางลดความซับซ้อนในการเดินสายการตั้งค่าและการสร้างระบบที่เร็วขึ้นและความเข้ากันได้ของไดรเวอร์มอเตอร์นอกจากนี้ยังจัดเตรียมยูนิตรวมที่มีระบบควบคุมแบบรวม
ข้อดีของชุดมอเตอร์และชุดขับเคลื่อนในตัว ได้แก่ ความสะดวกในการใช้งานลดความซับซ้อนในการเดินสายการติดตั้งและการสร้างระบบที่เร็วขึ้นและรับประกันความเข้ากันได้ของมอเตอร์ไดรฟ์นอกจากนี้ยังมีหน่วยบูรณาการที่รวมระบบไว้บนชิป (SoC)
