| ชื่อแบรนด์: | Hetai |
| เลขรุ่น: | ES40-50W |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 5 |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | 28-31 |
| เงื่อนไขการจ่ายเงิน: | L / C, D / P, T / T, Wester N Union, MoneyGram |

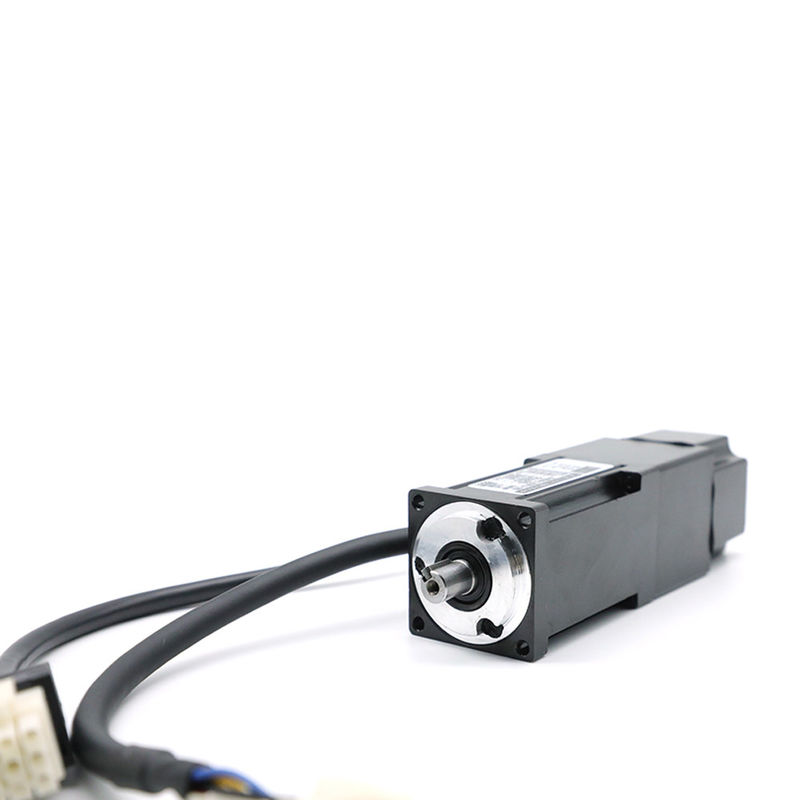

ES40 50W Closed-loop control ความแม่นยำสูง 0.16 Nm 310V DC micro servo motor
| รุ่น ES 40 -310V (ไม่มีเบรค) | |||||||
| กำลังไฟพิกัด | แรงรัศมีสูงสุด | แรงตามแนวแกนสูงสุด | น้ำหนัก | ประเภทเพลา | เส้นผ่าศูนย์กลางเพลา | อุปกรณ์ตอบรับ | จำนวนเสา |
| 50W | 120N | 60N | 0.5กก. | แกนกุญแจ | φ8 | 24 บิต | 10 เสา |
| 100W | 120N | 60N | 0.5กก. | แกนกุญแจ | φ8 | 17 บิต | 8 เสา |
ข้อกำหนดทางไฟฟ้า
|
กำลังไฟพิกัด |
เรท ความเร็ว |
แรงดันไฟฟ้า |
เรท ปัจจุบัน |
พิกัดแรงบิด |
พีค แรงบิด |
กลับ EMF ค่าคงที่ |
|
(ญ) |
(รอบต่อนาที) |
(วี) |
(เอ) |
(นาโนเมตร) |
(นาโนเมตร) |
(นิวตันเมตร/เอ) |
|
50 |
3000 |
310 |
0.56 |
0.16 |
0.48 |
16 |
ไม่มีเบรค
| PIN | ฟังก์ชั่น |
สี |
| 1 | ยู | สีแดง |
| 2 | วี | สีขาว |
| 3 | W | สีดำ |
| 4 | G | เหลืองเขียว |
| PIN | ฟังก์ชั่น | สี |
| 1 | NC | |
| 2 | SD | สีน้ำเงิน |
| 3 | SD- | สีม่วง |
| 4 | Vcc | สีขาว |
| 5 | GND | สีดำ |
| 6 | โล่ | |
|
พิมพ์ |
40 |
||
|
พลัง |
50W |
100W |
|
|
ตัวเข้ารหัส |
|||
|
หลี่ |
อา |
|
91.5 |
|
บี |
|
|
|
|
หลี่ |
|
97 |
|
|
นู๋ |
65 |
85 |
|
|
พิมพ์ |
40 |
||
|
พลัง |
50W |
100W |
|
|
ตัวเข้ารหัส |
|||
|
น้ำหนัก |
อา |
|
0.48 |
|
บี |
|
|
|
|
หลี่ |
|
0.52 |
|
|
นู๋ |
0.34 |
0.45 |
|
หมายเหตุ: A, B, L, N หมายถึงตัวเข้ารหัสที่แตกต่างกัน
A= ตัวเข้ารหัส 17 บิตแบบหมุนรอบเดียวค่าสัมบูรณ์
B=ตัวเข้ารหัสออปติคัลที่เพิ่มขึ้น 2500ppr
L=tamagawa ค่าสัมบูรณ์แบบหลายรอบ 17 บิต
N=ค่าสัมบูรณ์แบบหลายรอบของ Nikon 24 บิต
ผลิตภัณฑ์กึ่งสำเร็จรูป
ความแตกต่างระหว่างสเต็ปเปอร์มอเตอร์และเซอร์โวมอเตอร์:
สเต็ปเปอร์มอเตอร์มีขั้วจำนวนมาก คู่แม่เหล็กที่สร้างโดยแม่เหล็กถาวรหรือกระแสไฟฟ้าเซอร์โวมอเตอร์มีขั้วน้อยมากแต่ละขั้วมีจุดหยุดตามธรรมชาติสำหรับเพลามอเตอร์
แรงบิดของสเต็ปเปอร์มอเตอร์ที่ความเร็วต่ำนั้นมากกว่าเซอร์โวมอเตอร์ที่มีขนาดเท่ากัน
การทำงานของสเต็ปเปอร์มอเตอร์ซิงโครไนซ์โดยสัญญาณพัลส์คำสั่งที่ส่งออกจากเครื่องกำเนิดพัลส์ในทางตรงกันข้าม การทำงานของเซอร์โวมอเตอร์ล่าช้ากว่าพัลส์คำสั่ง
ตอนนี้คุณมีไอเดียเกี่ยวกับการทำงานของเซอร์โวมิเตอร์แล้ว หากคุณมีข้อสงสัยใดๆ ในหัวข้อนี้ หรือโครงการไฟฟ้าและอิเล็กทรอนิกส์แสดงความคิดเห็นด้านล่าง
