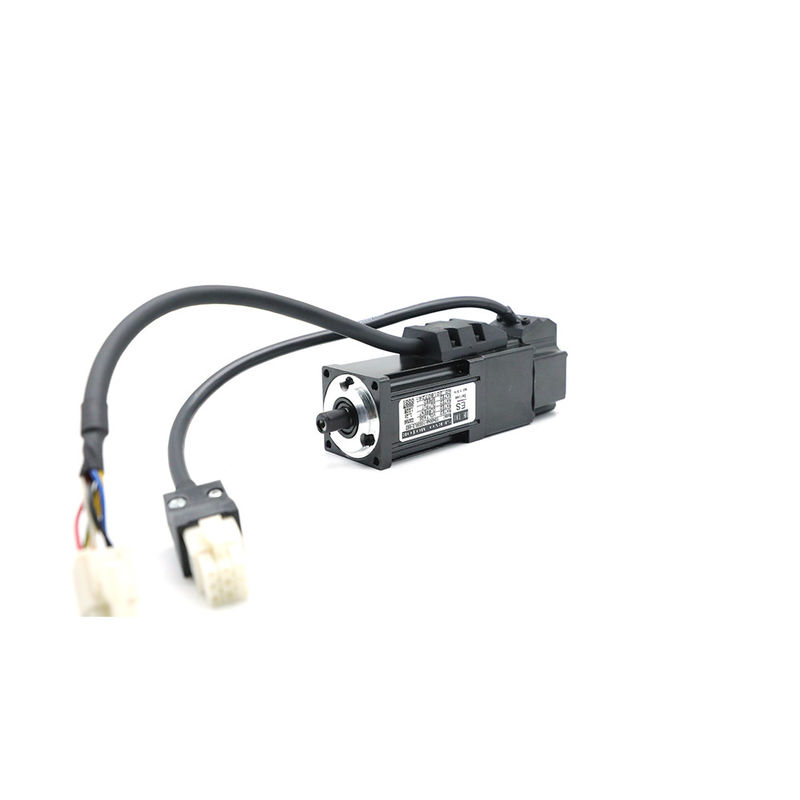

50w Ac เซอร์โวมอเตอร์ 24V มินิ

50w Ac เซอร์โวมอเตอร์ 24V มินิ

ชื่อแบรนด์:	Hetai
เลขรุ่น:	ES40
ปริมาณการสั่งซื้อขั้นต่ำ:	5
ราคา:	USD
ระยะเวลาการจัดส่ง:	28-31
เงื่อนไขการจ่ายเงิน:	L / C, D / P, T / T, Wester N Union, MoneyGram

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ประเทศจีน

ได้รับการรับรอง:

CE ROHS ISO

ชื่อผลิตภัณฑ์:

เซอร์โวมอเตอร์

ชั้นฉนวน:

ความเร็ว (RPM):

ระดับการป้องกัน:

อุณหภูมิในการทำงาน:

0 ℃ ~ + 55 ℃

รักษาอุณหภูมิ:

20 ℃ ～ 80 ℃

ทำงานหรือรักษา:

90% RH (ไม่มีการควบแน่น) เหนือระดับน้ำทะเล 1,000 ม

การสั่นสะเทือน:

5.88 / วินาที 2.10-60Hz

ความเฉื่อย::

ความเฉื่อยปานกลาง

ปกป้องคุณสมบัติ:

IP65, ซีลเพลา IP 54

รายละเอียดการบรรจุ:

กล่องพร้อมกล่องโฟมด้านในพาเลท

สามารถในการผลิต:

1000PCS / เดือน

เน้น:

24v Ac Servo Motor

50w Ac Servo Motor

mini servomotor 24v

คำอธิบายผลิตภัณฑ์

ES40 กำลังไฟ 50-100W 0.32NM 3000 RPM 24V, 310V DC ไมโครเซอร์โวมอเตอร์ความแม่นยำสูง

รุ่น ES 40 -48V (ไม่มีเบรค)
กำลังไฟ	แรงรัศมีสูงสุด	แรงตามแนวแกนสูงสุด	น้ำหนัก	ประเภทเพลา	เส้นผ่านศูนย์กลางของเพลา	อุปกรณ์ป้อนกลับ	ไม่มีเสา
100 วัตต์	120 น	60 น	0.75	เพลากุญแจ	φ8	-	8 เสา

รุ่น ES 40-310V (ไม่มีเบรค)
กำลังไฟ	แรงรัศมีสูงสุด	แรงตามแนวแกนสูงสุด	น้ำหนัก	ประเภทเพลา	เส้นผ่านศูนย์กลางของเพลา	อุปกรณ์ป้อนกลับ	ไม่มีเสา
50 วัตต์	120 น	60 น	0.5 กก	เพลากุญแจ	φ8	24 บิต	10 เสา
100 วัตต์	120 น	60 น	0.5 กก	เพลากุญแจ	φ8	17 บิต	8 เสา

ข้อกำหนดทางไฟฟ้า

MODEL	ES4004A-10D30A1	ES4004A-10D30L2	ES4005A-05S30N1-001	ES40004K-10D30L3 เซอร์โวแรงดันต่ำ
กำลังไฟ (วัตต์)	100	100	50	100
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	310	310	310	24
จัดอันดับปัจจุบัน (A)	1.2	1.2	0.56	5.6
ความเร็วในการจัดอันดับ (RPM)	3000	3000	3000	3000
แรงบิดที่ได้รับการจัดอันดับ (NM)	0.32	0.32	0.16	0.32
แรงบิดสูงสุด (NM)	0.96	0.96	0.48	0.9
กลับ EMF คงที่ (V / KRPM)	16	16	16	6
ค่าสัมประสิทธิ์แรงบิด (NM / AMPS)	0.265	0.265	0.265	0.057
ความเฉื่อยของโรเตอร์ (KG.CM2)	0.045	0.045	0.03	0.045
ความต้านทานของไลน์ - ไลน์ (Ω)	11	11	23	0.6
LINE-LINE INDUCTANCE (MH)	8	8	16	0.86
เวลาทางกล - คงที่ (MS)	0.86	0.86	0.86	1.08

MODEL	ES4004A-10D30N1	ES4004A-10D30N2-001	ES4004A-10D30L1	ES4004A-10D30L2	ES4005A-05S30N2-001
กำลังไฟ (วัตต์)	100	100	100	100	50
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	310	310	310	310	310
จัดอันดับปัจจุบัน (A)	1.2	1.2	1.2	1.2	0.56
ความเร็วในการจัดอันดับ (RPM)	3000	3000	3000	3000	3000
แรงบิดที่ได้รับการจัดอันดับ (NM)	0.32	0.32	0.32	0.32	0.16
แรงบิดสูงสุด (NM)	0.96	0.96	0.96	0.96	0.48
กลับ EMF คงที่ (V / KRPM)	16	16	16	16	16
ค่าสัมประสิทธิ์แรงบิด (NM / AMPS)	0.265	0.265	0.265	0.265	0.265
ความเฉื่อยของโรเตอร์ (KG.CM2)	0.045	0.045	0.045	0.045	0.03
ความต้านทานของไลน์ - ไลน์ (Ω)	11	11	11	11	23
LINE-LINE INDUCTANCE (MH)	8	8	8	8	16
เวลาทางกล - คงที่ (MS)	0.86	0.86	0.86	0.86	0.86

หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามคำขอของคุณได้โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม

50w Ac เซอร์โวมอเตอร์ 24V มินิ 0

40 ซีรี่ส์พร้อมเบรค

PIN	ฟังก์ชั่น	สี
1	ยู	สีแดง
2	วี	ขาว
3	ว	ดำ
4	ช	สีเหลือง/สีเขียว
5	เบรค	สีเหลือง
6	เบรค	สีน้ำเงิน

PIN	ฟังก์ชั่น	สี
1	OV	ดำ
2
3	SD +	สีน้ำเงิน
4	+ 5V	สีแดง
5	อ่าว-	น้ำตาล / ดำ
6	BAT +	น้ำตาล
7	SD-	น้ำเงิน / ดำ
8	/
9	GND	สีเทา (โล่)

ประเภท		40
อำนาจ		50 วัตต์	100 วัตต์
ตัวเข้ารหัส
ล (มม.)	ก		127
	ข
	ล		127
	น	95	155

ประเภท		40
อำนาจ		50 วัตต์	100 วัตต์
ตัวเข้ารหัส
น้ำหนัก (กิโลกรัม)	ก		0.72
	ข
	ล		0.72
	น	0.58	0.76

หมายเหตุ: A, B, L, N หมายถึงตัวเข้ารหัสที่แตกต่างกัน

A = ตัวเข้ารหัส 17 บิตค่าสัมบูรณ์แบบเลี้ยวเดียวทามากาวะ

B = ตัวเข้ารหัสแสง 2500ppr ที่เพิ่มขึ้น

L = ตัวเข้ารหัส 17 บิตค่าสัมบูรณ์ทามากาว่าหลายเทิร์น

N = Nikon multi-turn ค่าสัมบูรณ์ 24 บิต

ไม่มีเบรค

50w Ac เซอร์โวมอเตอร์ 24V มินิ 1

PIN	ฟังก์ชั่น	สี
1	ยู	สีแดง
2	วี	ขาว
3	ว	ดำ
4	ช	เหลืองเขียว

PIN	ฟังก์ชั่น	สี
1	NC
2	SD	สีน้ำเงิน
3	SD-	สีม่วง
4	Vcc	ขาว
5	GND	ดำ
6	โล่

ประเภท		40
อำนาจ		50 วัตต์	100 วัตต์
ตัวเข้ารหัส
ล (มม.)	ก		91.5
	ข
	ล		97
	น	65	85

ประเภท		40
อำนาจ		50 วัตต์	100 วัตต์
ตัวเข้ารหัส
น้ำหนัก (กิโลกรัม)	ก		0.48
	ข
	ล		0.52
	น	0.34	0.45
