10kgcm 57mm Stepper Motor กระปุกเกียร์ Nema 23 Planetary High Precision 9.6V
สถานที่กำเนิด | ประเทศจีน |
---|---|
ชื่อแบรนด์ | HeTai |
ได้รับการรับรอง | CE ROHS ISO |
หมายเลขรุ่น | 57BYGH321-03AG6 |
จำนวนสั่งซื้อขั้นต่ำ | 50 |
ราคา | USD |
รายละเอียดการบรรจุ | กล่องพร้อมกล่องโฟมด้านในพาเลท |
เวลาการส่งมอบ | 25 วัน |
เงื่อนไขการชำระเงิน | L / C, D / P, T / T, Wester N Union, MoneyGram |
สามารถในการผลิต | 10,000 ชิ้น / เดือน |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | มอเตอร์เกียร์ขั้นบันได | ความแม่นยำของขั้นตอน | ± 5% |
---|---|---|---|
อุณหภูมิสูงขึ้น | 80 ℃สูงสุด | ความต้านทานของฉนวน | 100MΩขั้นต่ำ 500VC DC |
อุณหภูมิโดยรอบ | -20 ℃ ~ + 50 ℃ | ความเป็นฉนวน | 500VAC 1 นาที |
วัสดุที่อยู่อาศัยกระปุกเกียร์ | ผงโลหะ | แบริ่งที่เอาท์พุท | แบริ่งแขน |
แรงดันไฟฟ้า | 6.9 โวลต์ | RESITSTANCE | 9.6 Ω / เฟส |
แสงสูง | Nema 23 กระปุกเกียร์ดาวเคราะห์ 9.6V,กระปุกเกียร์ดาวเคราะห์ Nema 9.6V,กระปุกเกียร์สำหรับ Nema 23 Stepper Motor |

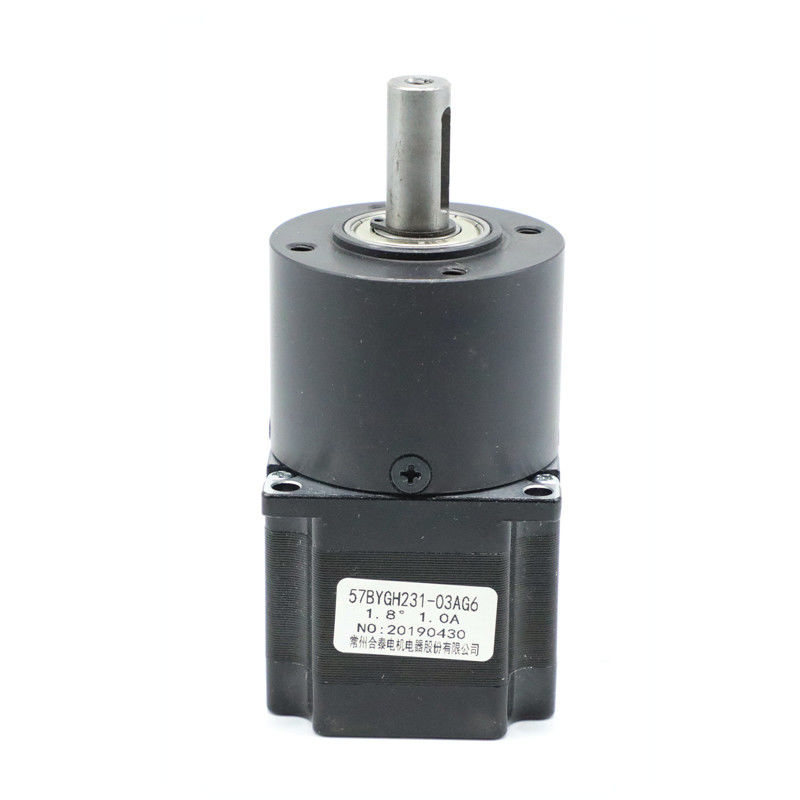

57BYGH231-03AG6 NEMA 23 ความแม่นยำสูง 9.6V ขั้นตอนมอเตอร์เกียร์ลดความเร็วของดาวเคราะห์
57BYGH231-03AG6 ประกอบด้วยสเต็ปปิ้งมอเตอร์ 57 มม. 2 เฟสและกระปุกเกียร์ดาวเคราะห์ 56 มม.วัสดุตัวเรือนของกระปุกเกียร์ขนาด 56 มม. เป็นโลหะผงrระยะเล่น adial ของเพลาคือ ≤0.03 มม. และระยะเล่นแรงขับของเพลาคือ ≤0.1ฟันเฟืองที่ไม่มีโหลดคือ ≤1.5 °
สำหรับปริมาณความจุที่เท่ากัน กระปุกเกียร์ดาวเคราะห์โลหะผงของเรามีอายุการใช้งานที่สูงกว่ากระปุกเกียร์แบบเดิมประเด็นสำคัญคือการปรับปรุงประสิทธิภาพและความน่าเชื่อถือในระบบกลไกใดๆ
ข้อกำหนดทางไฟฟ้า
ขั้นบันได | °/STEP | 1.8 |
จัดอันดับแรงดันไฟฟ้า | วี | 9.6 |
ปัจจุบัน | A/เฟส | 1.0 |
ความต้านทาน | Ω/เฟส | 9.6 |
INDUCTANCE | mH/เฟส | 20 |
ถือแรงบิด | กก.ซม. | 10 |
ชั้นฉนวน | บี |
* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ
ส่วนกระปุก ข้อกำหนดทางไฟฟ้า
เส้นผ่านศูนย์กลางออก 56mm ผงโลหะวิทยา
วัสดุตัวเรือน | แบริ่งที่เอาท์พุท | โหลดรัศมี (10 มม. จากหน้าแปลน) N | โหลดแกนเพลา (N) | แรงกดพอดีเพลาสูงสุด (N) | รัศมีการเล่นของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีโหลด (°) |
ผงโลหะวิทยา | แบริ่งแขน | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
อัตราส่วนการลด | พิกัดความเผื่อแรงบิด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% |
ความยาว หลี่ (มม.) |
น้ำหนัก (ก.) | จำนวนรถไฟเกียร์ |
1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
1/6 | ||||||
1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
1/66 |
มิติเครื่องกล
ด้วยการจัดเรียงที่แตกต่างกันของเฟืองอาทิตย์และเฟืองของดาวเคราะห์ ทำให้ได้แรงบิดเอาท์พุตสูงและอัตราส่วนความเร็วที่กว้างนอกจากนี้ กล่องเกียร์ของดาวเคราะห์ยังมีแรงเฉื่อยที่ต่ำกว่าและการส่งแรงบิดสูงทั้งหมดนี้เป็นประเด็นสำคัญที่รับประกันประสิทธิภาพ
ความสามารถในการเปลี่ยนระดับของกำลังและความเร็วได้อย่างแม่นยำทำให้กระปุกเกียร์ของดาวเคราะห์เหมาะสำหรับการใช้งานพิเศษหลายอย่าง เช่น กังหันลม เครื่องยนต์สันดาปภายใน และอื่นๆ
