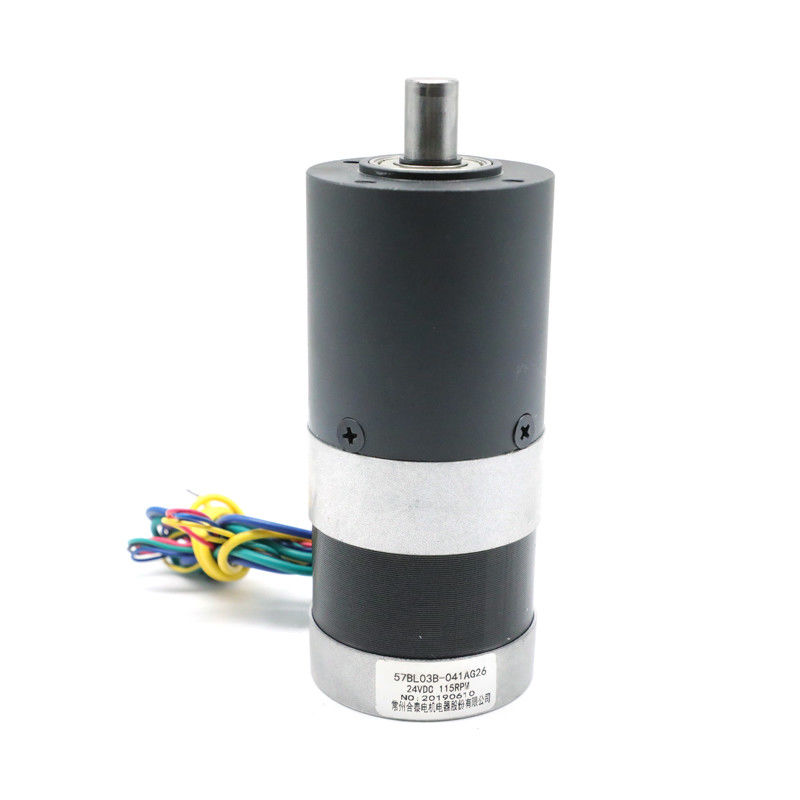

มอเตอร์ DC แบบไร้แปรงถ่าน NEMA23 พร้อมเกียร์โลหะผง เสียงรบกวนต่ำ รุ่น 57BL03B-041AG26
อัตราส่วนความเร็วที่กว้างพร้อมอายุการใช้งานยาวนาน
57BL03B-041AG26ประกอบด้วยมอเตอร์ DC แบบไร้แปรงถ่านขนาด 57 มม. 3 เฟส และชุดเกียร์ดาวเคราะห์ขนาด 56 มม. วัสดุตัวเรือนของชุดเกียร์เป็นแบบโลหะผง ใช้ตลับลูกปืนแบบปลอก โหลดแนวรัศมี (10 มม. จากหน้าแปลน) ของเพลาส่งออกของชุดเกียร์คือ 450N และโหลดแนวแกนของเพลาคือ 200N.
สำหรับความสามารถในการรับโหลดเท่ากัน ชุดเกียร์ดาวเคราะห์โลหะผงของเรามีอายุการใช้งานยาวนานกว่าชุดเกียร์แบบดั้งเดิม ประเด็นสำคัญคือการปรับปรุงประสิทธิภาพและความน่าเชื่อถือในระบบกลไกใดๆ
ข้อมูลจำเพาะทางไฟฟ้า:
| รุ่น | ||
| รุ่นผู้ผลิต | 57BL03B-041AG26 | |
| จำนวนเฟส | เฟส | 3 |
| จำนวนขั้ว | ขั้ว | 4 |
| ความต้านทานระหว่างสาย | โอห์ม | 0.8 |
| แรงดันไฟฟ้าที่กำหนด | VDC | 24 |
| ความเร็วรอบขณะไม่มีโหลด | RPM | 4000 |
| กระแสขณะไม่มีโหลด | แอมแปร์ | 0.6 |
| ความเร็วที่กำหนด | Rpm | 3000±200 |
| กระแสที่กำหนด | A | 0.6 |
| แรงบิดที่กำหนด | N.m | 0.18 |
| กำลังที่กำหนด | W | 57 |
| แรงบิดสูงสุด | N.m | 0.54 |
| ค่าคงที่แรงบิด | N.m/A | 0.057 |
| ค่าคงที่ Back EMF | V/kRPM | 5.9 |
| ความยาวตัวเครื่อง | มม. | 56.5 |
| น้ำหนัก | กก. | 0.56 |
| ข้อมูลจำเพาะมอเตอร์พร้อมชุดเกียร์ดาวเคราะห์ | ||
| ที่กำหนดแรงบิด | N.m | 3.3 |
| ความเร็วที่กำหนด | Rpm | 115±10% |
| อัตราส่วน | 26:1 | |
*สามารถปรับแต่งผลิตภัณฑ์ได้ตามคำขอพิเศษ
แผนภาพการเดินสาย
| ฟังก์ชัน | สี | |
| +5V | แดง | UL1007 26AWG |
| HALL A | เหลือง | |
| HALL B | เขียว | |
| HALL C | น้ำเงิน | |
| GND | ดำ | |
| PHASE A | เหลือง | UL1015 22AWG |
| PHASE B | เขียว | |
| PHASE C | น้ำเงิน |
ขนาดทางกล
เส้นผ่านศูนย์กลางภายนอก 56 มม.โลหะผง
| วัสดุตัวเรือน | ตลับลูกปืนที่เอาต์พุต | โหลดแนวรัศมี (10 มม. จากหน้าแปลน) N | โหลดแนวแกนเพลา (N) | แรงกดเพลาสูงสุด (N) | ระยะคลอนแนวรัศมีของเพลา (มม.) | ระยะคลอนแนวแกนของเพลา (มม.) | ระยะคลอนขณะไม่มีโหลด (°) |
| โลหะผง | ตลับลูกปืนแบบปลอก | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| อัตราส่วนการลด | แรงบิดที่กำหนด (Nm) | แรงบิดสูงสุดชั่วขณะ (Nm) | ประสิทธิภาพ% |
ความยาว L (มม.) |
น้ำหนัก (ก.) | จำนวนชุดเฟือง |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
ขนาดทางกล
ชุดเกียร์ดาวเคราะห์ หรือที่เรียกว่าชุดเกียร์แบบ Epicyclic เป็นหนึ่งในชุดเกียร์ที่น่าสนใจที่สุดที่มีอยู่ในระบบควบคุมการเคลื่อนไหว มักใช้ในยานยนต์เป็นส่วนสำคัญของระบบเกียร์อัตโนมัติ
ชุดเกียร์ดาวเคราะห์ทำงานอย่างไร?
การจัดเรียงเฟืองสามารถเปรียบเทียบได้กับระบบสุริยะของเรา ที่ซึ่งดาวเคราะห์โคจรรอบดวงอาทิตย์ จึงเป็นที่มาของชื่อ “ชุดเกียร์ดาวเคราะห์”
