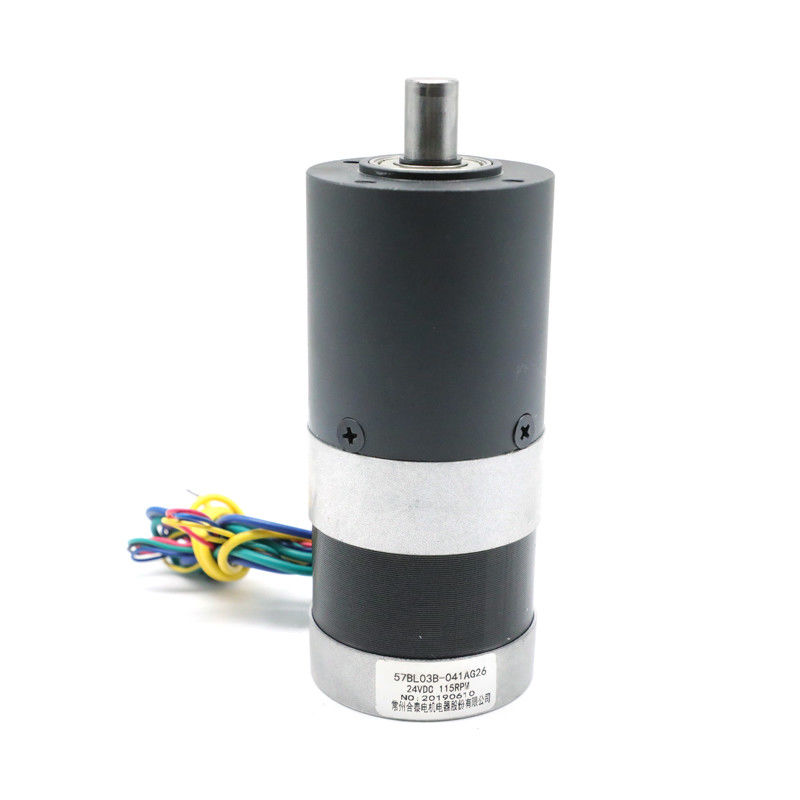

มอเตอร์แบบไม่มีแปรงไมโครเกียร์ NEMA23 24v 57mm 0.18nm 57BL03B 041AG26

สถานที่กำเนิด ประเทศจีน
ชื่อแบรนด์ Hetai
ได้รับการรับรอง CE ROHS ISO
หมายเลขรุ่น 57BL03B-041AG 26
จำนวนสั่งซื้อขั้นต่ำ 50
ราคา USD
รายละเอียดการบรรจุ กล่องพร้อมกล่องโฟมด้านในพาเลท
เวลาการส่งมอบ 28-31
เงื่อนไขการชำระเงิน L / C, D / P, T / T, Wester N Union, MoneyGram
สามารถในการผลิต 5000pcs / เดือน

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์ มอเตอร์เกียร์แบบไม่มีแปรง ประเภทขดลวด ดาว
มุมเอฟเฟกต์ฮอลล์ มุมไฟฟ้า 120 ° ชั้นฉนวน B
อุณหภูมิโดยรอบ -20 ℃ ~ + 50 ℃ ความต้านทานของฉนวน 100MΩขั้นต่ำ 500VC DC
ความเป็นฉนวน 600VAC 1 นาที อัตราส่วนลด 1/26
แรงตามแนวแกนสูงสุด 8 นาโนเมตร แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ 25 นิวตันเมตร
แสงสูง

มอเตอร์ไร้แปรงเกียร์ขนาดเล็ก

,

nema 23 กระปุกเกียร์ดาวเคราะห์ 57BL03B

,

nema 23 57 มม. 57BL03B

ฝากข้อความ
รายละเอียดสินค้า

57BL03B-041AG26 ผงเสียงรบกวนต่ำขนาดเล็กที่มีเกียร์ NEMA23 brushless DC motor



อัตราส่วนความเร็วกว้างพร้อมอายุการใช้งานยาวนาน Long

57BL03B-041AG26ประกอบด้วยมอเตอร์ไร้แปรงถ่าน DC ขนาด 3 เฟส 57 มม. และกระปุกเกียร์ดาวเคราะห์ขนาด 56 มม.วัสดุตัวเรือนของกระปุกเกียร์คือ pโลหะวิทยามันใช้ตลับลูกปืนแบบปลอกโหลดรัศมี (10 มม. จากหน้าแปลน) ของเพลาส่งออกของกระปุกเกียร์คือ 450N และโหลดตามแนวแกนของเพลาคือ 200N



สำหรับปริมาณความจุที่เท่ากัน กระปุกเกียร์ดาวเคราะห์โลหะผงของเรามีอายุการใช้งานที่สูงกว่ากระปุกเกียร์แบบเดิมประเด็นสำคัญคือการปรับปรุงประสิทธิภาพและความน่าเชื่อถือในระบบกลไกใดๆ



ข้อกำหนดทางไฟฟ้า:

    รุ่น
รุ่นการผลิต 57BL03B-041AG26
จำนวนเฟส เฟส 3
จำนวนเสา เสา 4
แนวต้านแบบเส้นต่อเส้น OHMS 0.8
แรงดันไฟที่กำหนด VDC 24
ไม่มีความเร็วในการโหลด RPM 4000
ไม่มีกระแสโหลด แอมป์ 0.6
จัดอันดับความเร็ว รอบต่อนาที 3000±200
จัดอันดับปัจจุบัน อา 0.6
พิกัดแรงบิด นม 0.18
กำลังไฟพิกัด W 57
แรงบิดสูงสุด นม 0.54
ค่าคงที่แรงบิด Nm/A 0.057
กลับค่าคงที่ EMF V/kRPM 5.9
ความยาวลำตัว mm 56.5
น้ำหนัก กิโลกรัม 0.56
ข้อมูลจำเพาะของมอเตอร์พร้อมเกียร์ดาวเคราะห์
เรท แรงบิด นม 3.3
จัดอันดับความเร็ว รอบต่อนาที 115±10%
อัตราส่วน   26:1



* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ



แผนภาพการเดินสายไฟ



ฟังก์ชั่น สี
+5V RED UL1007 26AWG




ฮอลล์ อา สีเหลือง
ฮอลล์ บี สีเขียว
ฮอลล์ C สีน้ำเงิน
GND BLACK
เฟส A สีเหลือง UL1015 22AWG


เฟส B สีเขียว
เฟส C สีน้ำเงิน



มิติเครื่องกล

มอเตอร์แบบไม่มีแปรงไมโครเกียร์ NEMA23 24v 57mm 0.18nm 57BL03B 041AG26 0



เส้นผ่านศูนย์กลางออก 56mm ผงโลหะวิทยา



วัสดุตัวเรือน แบริ่งที่เอาท์พุท โหลดรัศมี (10 มม. จากหน้าแปลน) N โหลดแกนเพลา (N) แรงกดพอดีเพลาสูงสุด (N) รัศมีการเล่นของเพลา (มม.) แรงขับของเพลา (มม.) ฟันเฟืองที่ไม่มีโหลด (°)
ผงโลหะวิทยา แบริ่งแขน ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



อัตราส่วนการลด พิกัดความเผื่อแรงบิด (Nm) แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) ประสิทธิภาพ%

ความยาว

หลี่

(มม.)

น้ำหนัก (ก.) จำนวนรถไฟเกียร์
1/4 2.0 6.0 81% 41.3 491 1
1/6
1/15 8.0 25 72% 59.6 700 2
1/18
1/26
1/47 16

50



72% 59.6 700 2
1/66



มิติเครื่องกล



มอเตอร์แบบไม่มีแปรงไมโครเกียร์ NEMA23 24v 57mm 0.18nm 57BL03B 041AG26 1



กล่องเกียร์ดาวเคราะห์หรือที่เรียกว่ากระปุกเกียร์แบบ epicyclic เป็นหนึ่งในกระปุกเกียร์ที่น่าสนใจที่สุดที่มีอยู่ในระบบควบคุมการเคลื่อนไหวมักใช้ในยานยนต์เป็นส่วนสำคัญของเกียร์อัตโนมัติ



กระปุกเกียร์ดาวเคราะห์ทำงานอย่างไร?

การเรียงตัวของเฟืองสามารถเทียบได้กับระบบสุริยะของเราที่ดาวเคราะห์โคจรรอบดวงอาทิตย์ จึงเป็นที่มาของชื่อ "กระปุกเกียร์ดาวเคราะห์"
