| ชื่อแบรนด์: | Hetai |
| เลขรุ่น: | ซีรีส์ 57BL03B |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 50 |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | 28-31 |
| เงื่อนไขการจ่ายเงิน: | L / C, D / P, T / T, Wester N Union, MoneyGram |

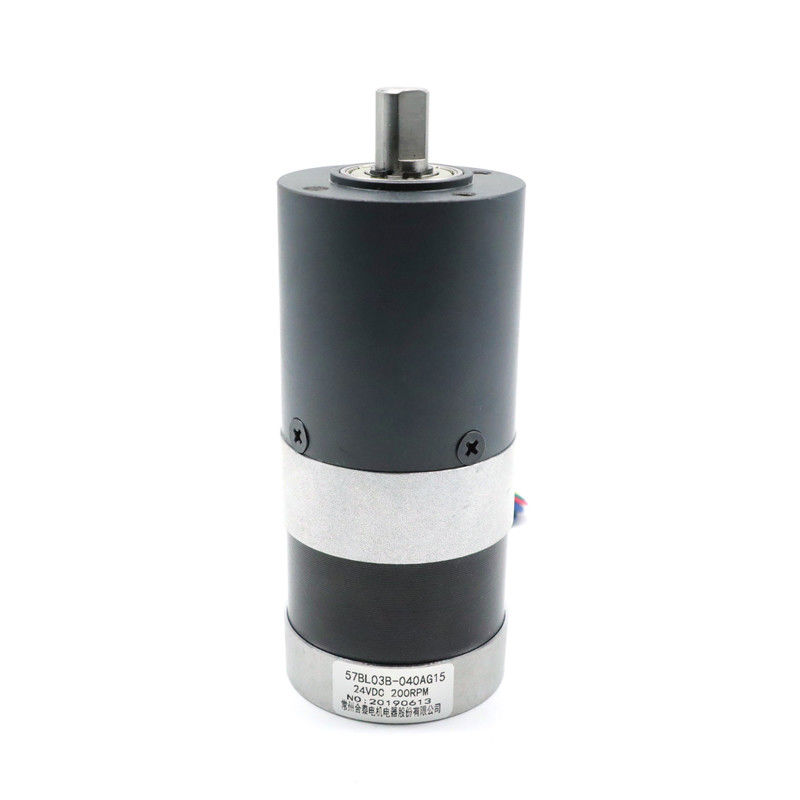

57BL03B-040AG15 NEMA 23 เสียงเสียงต่ํา 2 N.m เครื่องยนต์กล่องเกียร์ดาวน์ brushless
| รุ่น | อุณหภูมิแวดล้อม | อัตราการลด | วัสดุที่ใช้ในกล่องเกียร์ | หมุนที่ออก |
| 57BL03B-039AG6 | -20 °C-50 °C | 6:1 | โลหะแป้ง | หมุนลูกบอล |
| 57BL03B-040AG15 | -20 °C-50 °C | 15:1 | โลหะแป้ง | หมุนลูกบอล |
| 57BL03B-041AG26 | -20 °C-50 °C | 26:1 | โลหะแป้ง | หมุนลูกบอล |
รายละเอียดไฟฟ้า
| รุ่น | ||
| รุ่นการผลิต | 57BL03B-040AG15 | |
| จํานวนระยะ | ขั้นตอน | 3 |
| จํานวนชาวโปแลนด์ | โปแลนด์ | 4 |
| ความต้านทานต่อกัน | OHMS | 0.8 |
| ความดันชื่อ | VDC | 24 |
| ไม่มีความเร็วในการบรรทุก | RPM | 4000 |
| ไม่มีกระแสความแรง | แอมเปอร์ | 0.6 |
| ความเร็วปริมาณ | Rpm | 3000 ± 200 |
| ปัจจุบัน | A | 0.6 |
| ทอมปอร์ตระดับ | N.m | 0.18 |
| พลังงานระดับ | W | 57 |
| ทอร์คสูงสุด | N.m | 0.54 |
| คอนสแตนต์ของทอร์ค | N.m/A | 0.057 |
| คอนสแตนตี้ EMF กลับ | V/kRPM | 5.9 |
| ความยาวของร่างกาย | mm | 56.5 |
| น้ําหนัก | กิโลกรัม | 0.56 |
| รายละเอียดของเครื่องยนต์ที่มีเครื่องยนต์ดาว | ||
| เรตทอร์ค | N.m | 1.9 |
| ความเร็วปริมาณ | Rpm | 200±10% |
| อัตราส่วน | 15:1 | |
*ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการพิเศษ
สัญลักษณ์สายไฟ
| ปฏิบัติหน้าที่ | สี | |
| +5V | สีแดง | UL1007 26AWG |
| ห้อง A | สีเหลือง | |
| HALLB | สีเขียว | |
| HALLC | สีฟ้า | |
| GND | สีดํา | |
| ขั้นตอน A | สีเหลือง | UL1015 22AWG |
| ขั้นตอน B | สีเขียว | |
| ขั้นตอน C | สีฟ้า |
มิติทางกล
กว้างออก 56 มม.โลหะแป้ง
| วัสดุบ้าน | หมุนที่ออก | อุตสาหะเรเดียล ((10 มม.จากแฟลนจ์) N | หนุนแกน ((N) | พลังกด-ติดตั้งแกนแรงสูงสุด ((N) | การเล่น radial ของ shaft ((มม) | การเล่นการผลักดันของแกน ((มม) | การตอบสนองกลับเมื่อไม่มีภาระ (°) |
| โลหะแป้ง | หมุนหมุนแขน | ≤ 450 | ≤ 200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤ 1.5 |
| อัตราการลด | ปฏิกริมแรงดันที่อนุญาต (Nm) | ปมความอดทนชั่วคราวสูงสุด (Nm) | ประสิทธิภาพ % |
ความยาว L (mm) |
น้ําหนัก ((g) | จํานวนรถยนต์ |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| การ สร้าง ความ คุ้มค่า, 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| การ สร้าง ความ คุ้มค่า, 1/18 | ||||||
| การ สร้าง ความ รู้สึก | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
มิติทางกล
เกียร์ดาวเคราะห์มีราคาแพงนิดหน่อย เมื่อเทียบกับเกียร์แบบดั้งเดิม แต่มันรับประกัน ROI ที่สูง
การออกแบบมันค่อนข้างซับซ้อน แต่มันมีประสิทธิภาพ และยังคงง่ายในการบํารุงรักษา
จากนี้ คุณเห็นได้เลยว่ากล่องเกียร์ดาวเคราะห์ มีข้อดีมากมาย
