Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG 15
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | มอเตอร์เกียร์แบบไม่มีแปรง | ประเภทขดลวด | ดาว |
---|---|---|---|
มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 ° | ชั้นฉนวน | B |
อุณหภูมิโดยรอบ | -20 ℃ ~ + 50 ℃ | ความต้านทานของฉนวน | 100MΩขั้นต่ำ 500VC DC |
ความเป็นฉนวน | 600VAC 1 นาที | ระดับการป้องกัน | IP40 |
แรงบิดที่ยอมรับได้สูงสุด | 8 นาโนเมตร | จำนวนรถไฟเกียร์ | 2 |
แสงสูง | 57BL03B Bldc Brushless Dc Motor Nema 23,Nema 23 กระปุกเกียร์ดาวเคราะห์ 57BL03B,57BL03B Nema 23 กระปุกเกียร์ดาวเคราะห์ |

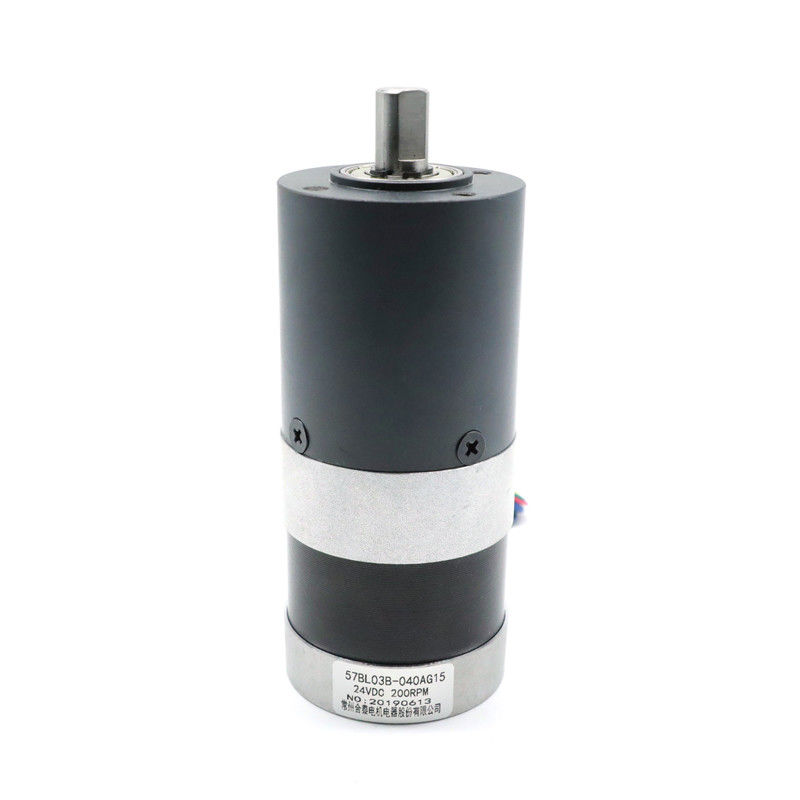

57BL03B-040AG15 NEMA 23 เสียงรบกวนต่ำ 2 Nm มอเตอร์เกียร์ดาวเคราะห์ brushless
รุ่น | อุณหภูมิโดยรอบ | อัตราส่วนการลด | วัสดุตัวเรือนเกียร์ | แบริ่งที่เอาท์พุท |
57BL03B-039AG6 | -20℃-50℃ | 6:1 | ผงโลหะวิทยา | ลูกปืน |
57BL03B-040AG15 | -20℃-50℃ | 15:1 | ผงโลหะวิทยา | ลูกปืน |
57BL03B-041AG26 | -20℃-50℃ | 26:1 | ผงโลหะวิทยา | ลูกปืน |
ข้อกำหนดทางไฟฟ้า
รุ่น | ||
รุ่นการผลิต | 57BL03B-040AG15 | |
จำนวนเฟส | เฟส | 3 |
จำนวนเสา | เสา | 4 |
แนวต้านแบบเส้นต่อเส้น | OHMS | 0.8 |
แรงดันไฟที่กำหนด | VDC | 24 |
ไม่มีความเร็วในการโหลด | RPM | 4000 |
ไม่มีกระแสโหลด | แอมป์ | 0.6 |
จัดอันดับความเร็ว | รอบต่อนาที | 3000±200 |
จัดอันดับปัจจุบัน | อา | 0.6 |
พิกัดแรงบิด | นม | 0.18 |
กำลังไฟพิกัด | W | 57 |
แรงบิดสูงสุด | นม | 0.54 |
ค่าคงที่แรงบิด | Nm/A | 0.057 |
กลับค่าคงที่ EMF | V/kRPM | 5.9 |
ความยาวลำตัว | mm | 56.5 |
น้ำหนัก | กิโลกรัม | 0.56 |
ข้อมูลจำเพาะของมอเตอร์พร้อมเกียร์ดาวเคราะห์ | ||
เรท แรงบิด | นม | 1.9 |
จัดอันดับความเร็ว | รอบต่อนาที | 200±10% |
อัตราส่วน | 15:1 |
* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ
แผนภาพการเดินสายไฟ
ฟังก์ชั่น | สี | |
+5V | RED | UL1007 26AWG |
ฮอลล์ อา | สีเหลือง | |
HALLB | สีเขียว | |
HALLC | สีน้ำเงิน | |
GND | BLACK | |
เฟส A | สีเหลือง | UL1015 22AWG |
เฟส B | สีเขียว | |
เฟส C | สีน้ำเงิน |
มิติเครื่องกล
เส้นผ่านศูนย์กลางออก 56mm ผงโลหะวิทยา
วัสดุตัวเรือน | แบริ่งที่เอาท์พุท | โหลดรัศมี (10 มม. จากหน้าแปลน) N | โหลดแกนเพลา (N) | แรงกดพอดีเพลาสูงสุด (N) | รัศมีการเล่นของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีโหลด (°) |
ผงโลหะวิทยา | แบริ่งแขน | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
อัตราส่วนการลด | พิกัดความเผื่อแรงบิด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% |
ความยาว หลี่ (มม.) |
น้ำหนัก (ก.) | จำนวนรถไฟเกียร์ |
1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
1/6 | ||||||
1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
1/66 |
มิติเครื่องกล
เกียร์ดาวเคราะห์มีราคาแพงเล็กน้อยเมื่อเทียบกับเกียร์ธรรมดาอย่างไรก็ตาม พวกเขารับประกัน ROI ที่สูง
การออกแบบค่อนข้างซับซ้อน มีประสิทธิภาพและยังง่ายต่อการบำรุงรักษา
จากนี้ คุณจะเห็นว่ากระปุกเกียร์ของดาวเคราะห์มีข้อดีหลายประการ
