| ชื่อแบรนด์: | Hetai |
| เลขรุ่น: | ซีรีส์ 42BLF01 |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 50 |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | 28-31 |
| เงื่อนไขการจ่ายเงิน: | L / C, D / P, T / T, Wester N Union, MoneyGram |

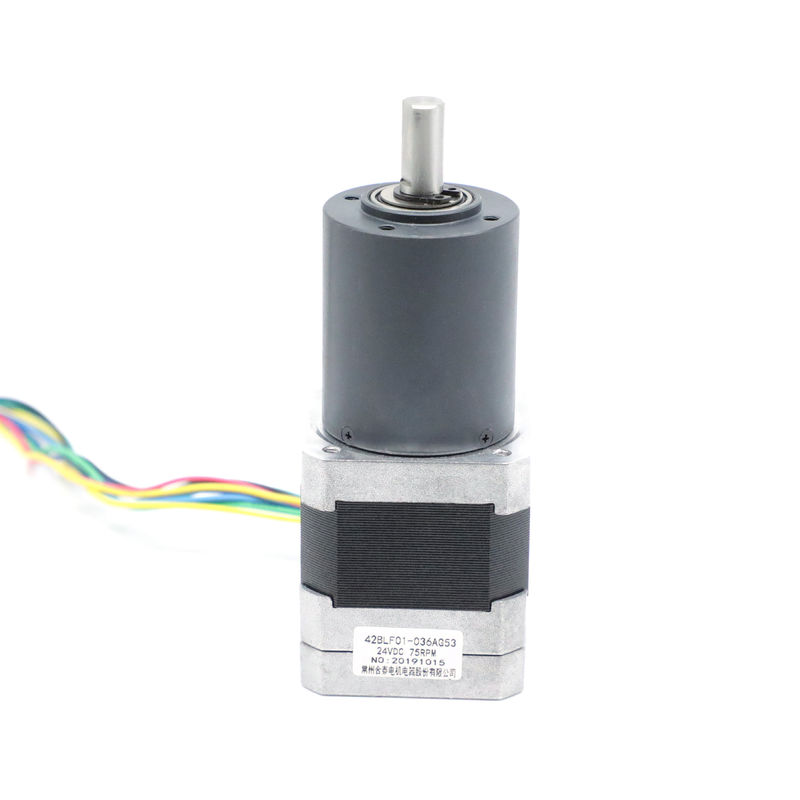

NEMA 17 เครื่องยนต์ไมโคร DC brushless กับเครื่องลดความเร็วของกล่องเกียร์ประเภทโลหะฝุ่น 75 RPM
| รุ่น | อุณหภูมิแวดล้อม | อัตราการลด | วัสดุที่ใช้ในกล่องเกียร์ | หมุนที่ออก | โลเตจ ((V) | พลังงาน ((W) | ความเร็ว ((RPM) |
| 42BLF01-023AG13 | -20 °C-50 °C | 13:1 | โลหะแป้ง | หมุนลูกบอล | 24 | 19 | 308 |
| 42BLF01-027AG16 | -20 °C-50 °C | 16:1 | โลหะแป้ง | หมุนลูกบอล | 24 | 19 | 250 |
| 42BLF01-035AG25 | -20 °C-50 °C | 25:1 | โลหะแป้ง | หมุนลูกบอล | 24 | 17 | 160 |
| 42BLF01-036AG53 | -20 °C-50 °C | 53:1 | โลหะแป้ง | หมุนลูกบอล | 24 | 17 | 75 |
การใช้งานกล่องเกียร์ดาว
รวมถึงการใช้สําหรับการส่งในรถยนต์ กล่องเกียร์ดาวเคราะห์ถูกใช้ในอุตสาหกรรมต่างๆ สําหรับการใช้งานที่แตกต่างกันพวกเขามีความละเอียดสูงและความสัมพันธ์โค้งสูงกับปริมาณ ทําให้พวกเขาเหมาะสมกับการใช้งานที่เกี่ยวข้องกับ; เพิ่มแรงหมุน, ลดความเร็ว, การตั้งตําแหน่งที่แม่นยํา, และควบคุมเครื่องจักรที่สามารถผลิตได้.
รายละเอียดไฟฟ้า
| รุ่น | ||
| รุ่นการผลิต | 42BLF01-036AG53 | |
| จํานวนระยะ | ขั้นตอน | 3 |
| จํานวนชาวโปแลนด์ | โปแลนด์ | 8 |
| ความต้านทานต่อกัน | OHMS | 2.2 |
| ความดันชื่อ | VDC | 24 |
| ไม่มีความเร็วในการบรรทุก | RPM | 5000 ± 10% |
| ไม่มีกระแสความแรง | แอมเปอร์ | 0.5 |
| ความเร็วปริมาณ | Rpm | 4000±10% |
| ปัจจุบัน | A | 0.5 |
| ทอมปอร์ตระดับ | N.m | 0.063 |
| พลังงานระดับ | W | 26 |
| ทอร์คสูงสุด | N.m | 0.063 |
| ปัจจุบันสูงสุด | แอมเปอร์ | 0.5 |
| คอนสแตนต์ของทอร์ค | N.m/A | 0.046 |
| คอนสแตนตี้ EMF กลับ | V/kRPM | 4.8 |
| ความยาวของร่างกาย | mm | 47 |
| น้ําหนัก | กิโลกรัม | 0.30 |
| รายละเอียดของเครื่องยนต์ที่มีเครื่องยนต์ดาว | ||
| เรตทอร์ค | N.m | 2.17 |
| ความเร็วปริมาณ | Rpm | 75±10% |
| อัตราส่วน | 53:1 | |
*ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการพิเศษ
สัญลักษณ์สายไฟ
| ปฏิบัติหน้าที่ | สี | |
| +5V | สีแดง | UL1007 26AWG |
| ห้อง A | สีเหลือง | |
| HALLB | สีเขียว | |
| HALLC | สีฟ้า | |
| GND | สีดํา | |
| ขั้นตอน A | สีเหลือง | UL3265 22AWG |
| ขั้นตอน B | สีเขียว | |
| ขั้นตอน C | สีฟ้า |
มิติทางกล
36 มิลลิเมตร โลหะแป้ง
| วัสดุบ้าน | หมุนที่ออก | อุตสาหะเรเดียล ((10 มม.จากแฟลนจ์) N | หนุนแกน ((N) | พลังกด-ติดตั้งแกนแรงสูงสุด ((N) | การเล่น radial ของ shaft ((มม) | การเล่นการผลักดันของแกน ((มม) | การตอบสนองกลับเมื่อไม่มีภาระ (°) |
| โลหะแป้ง | หมุนหมุนแขน | ≤ 120 | ≤ 80 | ≤ 500 | ≤0.03 | ≤0.1 | ≤ 1.5 |
| อัตราการลด | ปฏิกริมแรงดันที่อนุญาต (Nm) | ปมความอดทนชั่วคราวสูงสุด (Nm) | ประสิทธิภาพ % | ความยาว (mm) | น้ําหนัก ((g) | จํานวนรถยนต์ |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| การ สร้าง ความ คุ้มค่า | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
การใช้งานรวมถึง
เครื่องขับเคลื่อนล้อ
เครื่องขับขี่สาย
เครื่องขนส่ง
เครื่องขับเคลื่อนสลู
เครื่องขับยก
การผสม
เครื่องขับลวด
ปั๊ม
เครื่องฉีดเชื้อหลอดโค้ล
อุปกรณ์ขับเคลื่อนการเจาะ
เครื่องขับเคลื่อนหัวตัด
