| ชื่อแบรนด์: | Hetai |
| เลขรุ่น: | 42BLF01-023AG 13 |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 50 |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | 28-31 |
| เงื่อนไขการจ่ายเงิน: | L / C, D / P, T / T, Wester N Union, MoneyGram |

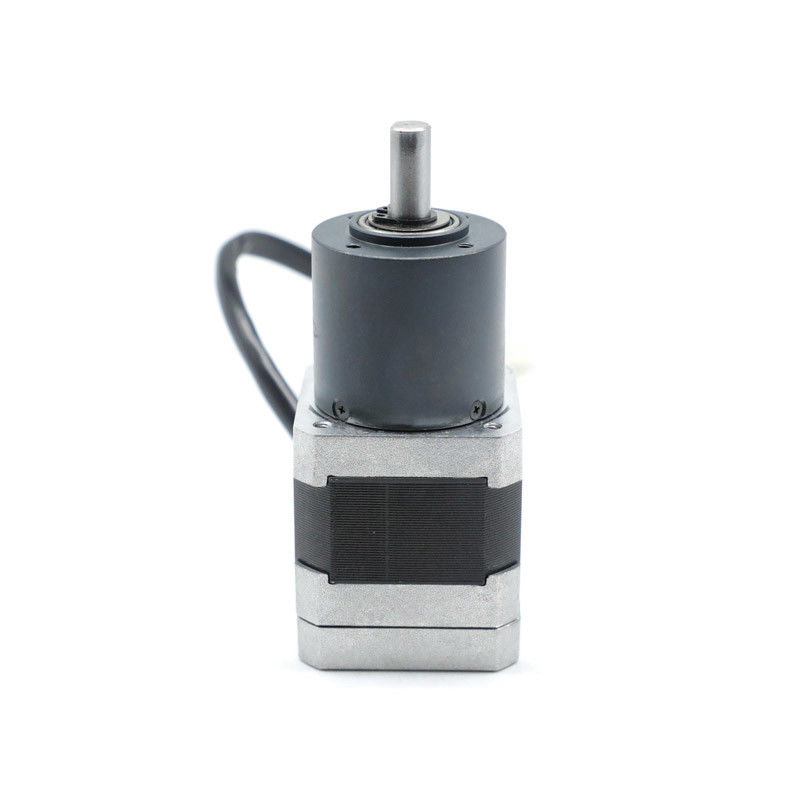

42BLF01-023AG13 NEMA 17 dc micro brushless motor ลดกระปุก 36mm
| รุ่น | อัตราส่วนการลด | วัสดุตัวเรือนเกียร์ | แบริ่งที่เอาท์พุท | แรงดันไฟฟ้า (V) | พลังงาน(W) | ความเร็ว (รอบต่อนาที) |
| 42BLF01-023AG13 | 13:1 | ผงโลหะวิทยา | ลูกปืน | 24 | 19 | 308 |
| 42BLF01-027AG16 | 16:1 | ผงโลหะวิทยา | ลูกปืน | 24 | 19 | 250 |
| 42BLF01-035AG25 | 25:1 | ผงโลหะวิทยา | ลูกปืน | 24 | 17 | 160 |
| 42BLF01-036AG53 | 53:1 | ผงโลหะวิทยา | ลูกปืน | 24 | 17 | 75 |
ข้อกำหนดทางไฟฟ้า:
| รุ่น | ||
| รุ่นการผลิต | 42BLF01-023AG13 | |
| จำนวนเฟส | เฟส | 3 |
| จำนวนเสา | เสา | 8 |
| แนวต้านแบบเส้นต่อเส้น | OHMS | 2.2 |
| แรงดันไฟที่กำหนด | VDC | 24 |
| ไม่มีความเร็วในการโหลด | RPM | 5000±10% |
| ไม่มีกระแสโหลด | แอมป์ | 0.5 |
| จัดอันดับความเร็ว | รอบต่อนาที | 4000±10% |
| จัดอันดับปัจจุบัน | อา | 0.5 |
| พิกัดแรงบิด | นม | 0.063 |
| กำลังไฟพิกัด | W | 25 |
| แรงบิดสูงสุด | นม | 0.189 |
| กระแสสูงสุด | แอมป์ | 1.5 |
| ค่าคงที่แรงบิด | Nm/A | 0.042 |
| กลับค่าคงที่ EMF | V/kRPM | 4.4 |
| ความยาวลำตัว | mm | 47 |
| น้ำหนัก | กิโลกรัม | 0.30 |
| ข้อมูลจำเพาะของมอเตอร์พร้อมเกียร์ดาวเคราะห์ | ||
| พิกัดแรงบิด | นม | 0.66 |
| จัดอันดับความเร็ว | รอบต่อนาที | 307 |
| อัตราส่วน | 13:1 | |
* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ
แผนภาพการเดินสายไฟ
| ฟังก์ชั่น | สี | |
| +5V | RED | UL1007 26AWG |
| ฮอลล์ อา | สีเหลือง | |
| HALLB | สีเขียว | |
| HALLC | สีน้ำเงิน | |
| GND | BLACK | |
| เฟส A | สีเหลือง | UL3265 22AWG |
| เฟส B | สีเขียว | |
| เฟส C | สีน้ำเงิน |
มิติเครื่องกล
36mm ผงโลหะวิทยา
| วัสดุตัวเรือน | แบริ่งที่เอาท์พุท | โหลดรัศมี (10 มม. จากหน้าแปลน) N | โหลดแกนเพลา (N) | แรงกดพอดีเพลาสูงสุด (N) | รัศมีการเล่นของเพลา (มม.) | แรงขับของเพลา (มม.) | ฟันเฟืองที่ไม่มีโหลด (°) |
| ผงโลหะวิทยา | แบริ่งแขน | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| อัตราส่วนการลด | พิกัดความเผื่อแรงบิด (Nm) | แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ (Nm) | ประสิทธิภาพ% | ความยาว (มม.) | น้ำหนัก (ก.) | จำนวนรถไฟเกียร์ |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
กระปุกเกียร์ดาวเคราะห์รับประกันระบบส่งกำลังที่ยืดหยุ่นและเชื่อถือได้
กระปุกเกียร์เหล่านี้ให้กำลังและอัตราส่วนที่หลากหลาย ซึ่งทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับการใช้งานส่วนใหญ่ของหลายอุตสาหกรรม
