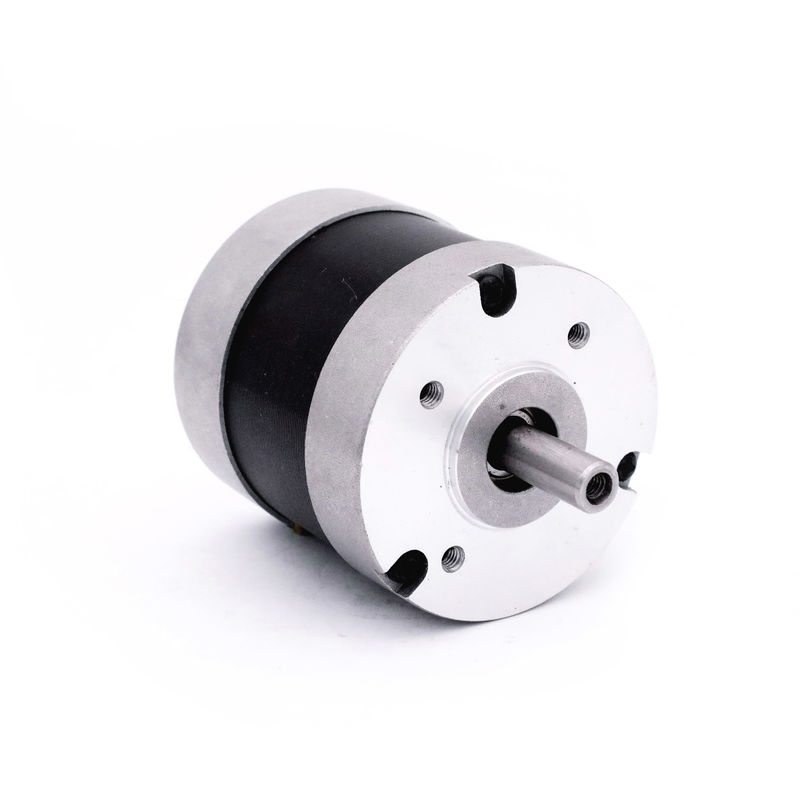

57mm 24v 4 Pole Micro Bldc Motor 2500 Rpm 138W 1.32NM
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อผลิตภัณฑ์ | มอเตอร์กระแสตรงไร้แปรงถ่าน | ประเภทที่คดเคี้ยว | ดาว |
---|---|---|---|
มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 ° | ชั้นฉนวนกันความร้อน | ข |
ระดับไอพี | IP40 | ความต้านทานของฉนวน | 100MΩ ขั้นต่ำ 500VC DC |
ความเป็นฉนวน | 600VAC 1 นาที | อุณหภูมิโดยรอบ | -20℃~+50℃ |
แรงรัศมีสูงสุด | 75N (10 มม. จากหน้าแปลน) | แรงตามแนวแกนสูงสุด | 15น |
แสงสูง | มอเตอร์ Micro Bldc 2500 รอบต่อนาที 57 มม. 1.32NM,มอเตอร์ 4 ขั้ว Micro Bldc 1.32NM,มอเตอร์ 24v dc 2500 rpm 1.32NM |
57BL 138W micro 1.32NM CE ROHS ISO การปรับแต่ง bldc มอเตอร์แบบไม่มีแปรง
ซีรีส์ 57BL เป็นมอเตอร์ BLDC ประเภทหนึ่งที่มีตัวเครื่องทรงกระบอกความเร็วอยู่ระหว่าง 2,500 รอบต่อนาทีถึง 3,000 รอบต่อนาที และแรงบิดสูงสุดอยู่ที่ 0.057 ถึง 0.44 นิวตันเมตร
ชื่อผลิตภัณฑ์ | มอเตอร์กระแสตรงไร้แปรงถ่าน | ประเภทที่คดเคี้ยว | ดาว |
---|---|---|---|
มุม Hall Effect | มุมไฟฟ้า 120 ° | ชั้นฉนวน | ข |
ระดับไอพี | IP40 | ความต้านทานของฉนวน | 100MΩ ต่ำสุด 500VC DC |
ความเป็นฉนวน | 600VAC 1 นาที | อุณหภูมิโดยรอบ | -20℃~+50℃ |
แรงรัศมีสูงสุด | 75N (10 มม. จากหน้าแปลน) | แรงตามแนวแกนสูงสุด | 15น |
ข้อกำหนดทางไฟฟ้า:
แบบอย่าง | แบบอย่าง | แบบอย่าง | แบบอย่าง | แบบอย่าง | แบบอย่าง | ||
ข้อมูลจำเพาะ | หน่วย | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
จำนวนเฟส | เฟส | 3 | 3 | 3 | 3 | 3 | 3 |
จำนวนเสา | เสา | 4 | 4 | 4 | 4 | 4 | 4 |
พิกัดแรงดันไฟฟ้า | วี.ดี.ซี | 24 | 24 | 24 | 24 | 24 | 24 |
ความเร็วสูงสุด | รอบต่อนาที | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
จัดอันดับปัจจุบัน | ก | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 น |
จัดอันดับแรงบิด | นิวตันเมตร | 0.057 | 0.11 | 0.18 น | 0.22 | 0.33 | 0.44 |
กำลังไฟ | ว | 15 | 34.5 | 56 | 69 | 104 | 138 |
แรงบิดสูงสุด | นิวตันเมตร | 0.17 น | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
กระแสสูงสุด | แอมป์ | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
ค่าคงที่ของแรงบิด | นิวตันเมตร/เอ | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
กลับค่าคงที่ EMF | V/กิโลรอบต่อนาที | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
ความยาวลำตัว | มม | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
น้ำหนัก | กิโลกรัม | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
* ผลิตภัณฑ์สามารถปรับแต่งได้ตามคำขอพิเศษ
แผนภาพการเดินสายไฟ
การทำงาน | สี | ||
+5V | สีแดง | UL1007 26AWG | |
ฮอลล์ เอ | สีเหลือง | ||
ฮอลลบ | สีเขียว | ||
ฮอลล์ | สีฟ้า | ||
จีเอ็นดี | สีดำ | ||
เฟส ก | สีเหลือง | UL1015 20AWG | |
เฟส บี | สีเขียว | ||
เฟส ซี | สีฟ้า |
มิติทางกล
จากข้อดีทั้งหมดเหล่านี้ บริษัทของเรามีความเชี่ยวชาญในการผลิตสเต็ปปิ้งมอเตอร์แบบไฮบริด มอเตอร์กระแสตรงไร้แปรงถ่าน เซอร์โวมอเตอร์ มอเตอร์เกียร์ และอื่นๆผลิตภัณฑ์เหล่านี้ถูกนำไปใช้ในหุ่นยนต์ เครื่องจักรบรรจุภัณฑ์ เครื่องจักรสิ่งทอ เครื่องมือทางการแพทย์ เครื่องจักรการพิมพ์ อุปกรณ์โลจิสติกส์อัจฉริยะ... เหอไท่ยังส่งสินค้าไปยังสหรัฐอเมริกา ยุโรป เอเชียตะวันออกเฉียงใต้ และทั่วประเทศจีน
มอเตอร์ BLDC ใช้ประโยชน์จากประเภทมอเตอร์ AC, DC และ Universal และรวมเข้าด้วยกันเป็นหน่วยเดียวมีอายุการใช้งานที่ยาวนาน การบำรุงรักษาต่ำ การทำงานที่เงียบ และความสามารถในการปรับความเร็วของมอเตอร์ ACแรงบิดเริ่มต้นสูงและเส้นโค้งความเร็ว-แรงบิดเชิงเส้นของมอเตอร์กระแสตรงและเช่นเดียวกับมอเตอร์ AC และ DC มันทำงานได้ดีกับกระปุกเกียร์มอเตอร์ DC แบบไร้แปรงถ่านมีความหนาแน่นของพลังงานสูง เป็นรองเพียงแค่มอเตอร์อเนกประสงค์เท่านั้น และมีอัตราประสิทธิภาพที่ดีที่สุดที่ 65 ถึง 80 %
