| ชื่อแบรนด์: | Hetai |
| เลขรุ่น: | 33BL01C |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 50 |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | 28-31 |
| เงื่อนไขการจ่ายเงิน: | L / C, D / P, T / T, Wester N Union, MoneyGram |

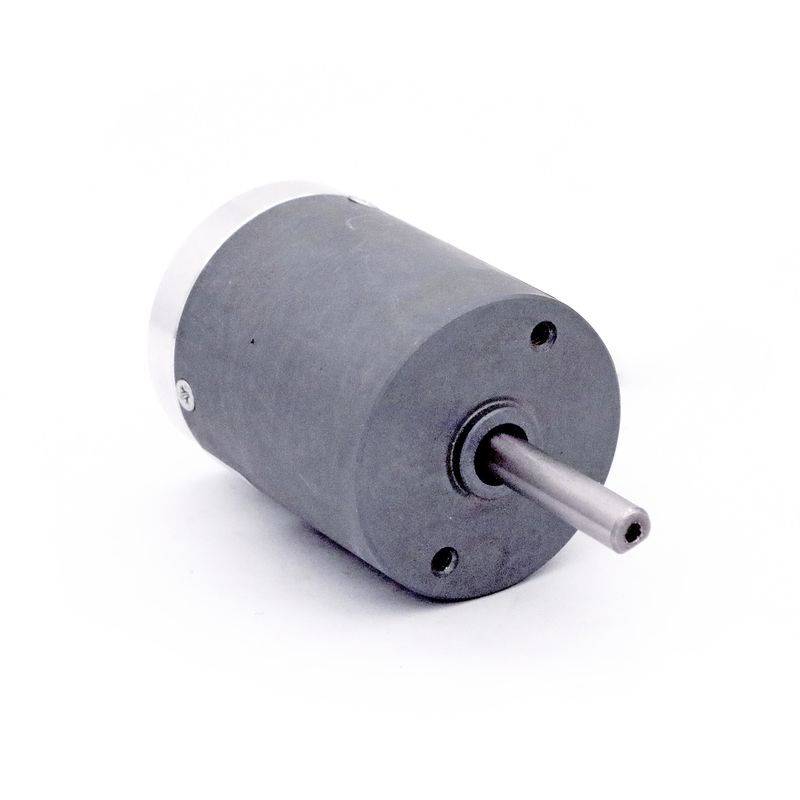

33BL 3 เฟส 24V 4000RPM 2A micro electric brushless dc motor
| ชื่อผลิตภัณฑ์ | มอเตอร์กระแสตรงไร้แปรงถ่าน | ประเภทคดเคี้ยว | ดาว |
|---|---|---|---|
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 ° | ชั้นฉนวน | บี |
| อุณหภูมิโดยรอบ | -20℃~+50℃ | ความต้านทานของฉนวน | 100MΩ Min.500VC DC |
| ความเป็นฉนวน | 600VAC 1 นาที | แรงรัศมีสูงสุด | 15N (10 มม. จากหน้าแปลนด้านหน้า) |
| แรงตามแนวแกนสูงสุด | 10N | ระดับการป้องกัน | IP40 |
สำหรับซีรีย์ 33BL นั้นมีน้ำหนักเบาและประหยัดพื้นที่มาก เหมาะมากสำหรับผู้ที่มีพื้นที่ติดตั้งที่คับแคบ
ข้อกำหนดทางไฟฟ้า:
| รุ่น | ||
| ข้อมูลจำเพาะ | หน่วย | 33BL01C |
| จำนวนเฟส | เฟส | 3 |
| จำนวนเสา | เสา | 4 |
| จัดอันดับแรงดันไฟฟ้า | VDC | 24 |
| จัดอันดับความเร็ว | รอบต่อนาที | 4000 |
| จัดอันดับปัจจุบัน | อา | 0.43 |
| พิกัดแรงบิด | นม | 0.02 |
| กำลังไฟพิกัด | W | 8.3 |
| แรงบิดสูงสุด | mN.m | 0.06 |
| กระแสสูงสุด | แอมป์ | 1.3 |
| ค่าคงที่แรงบิด | Nm/A | 0.045 |
| กลับค่าคงที่ EMF | V/kRPM | 4.8 |
| ความยาวลำตัว | mm | 42.5 |
| น้ำหนัก | กิโลกรัม | 0.16 |
*** หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามคำขอของคุณโปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม
*ผลิตภัณฑ์สามารถจับคู่กระปุกเกียร์32mm
แผนภาพการเดินสายไฟ:
| ตารางเชื่อมต่อไฟฟ้า | ||
| ฟังก์ชั่น | สี | |
| +5V | RED | UL1007 26AWG |
| ฮอลล์ อา | สีเขียว | |
| HALLB | สีน้ำเงิน | |
| HALLC | สีขาว | |
| GND | BLACK | |
| เฟส A | สีเหลือง | |
| เฟส B | ส้ม | |
| เฟส C | BROWN | |
