| ชื่อแบรนด์: | Hetai |
| เลขรุ่น: | 28BYGH507-03AG6 |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 50 |
| ราคา: | USD |
| ระยะเวลาการจัดส่ง: | 28-31 |
| เงื่อนไขการจ่ายเงิน: | L / C, D / P, T / T, Wester N Union, MoneyGram |

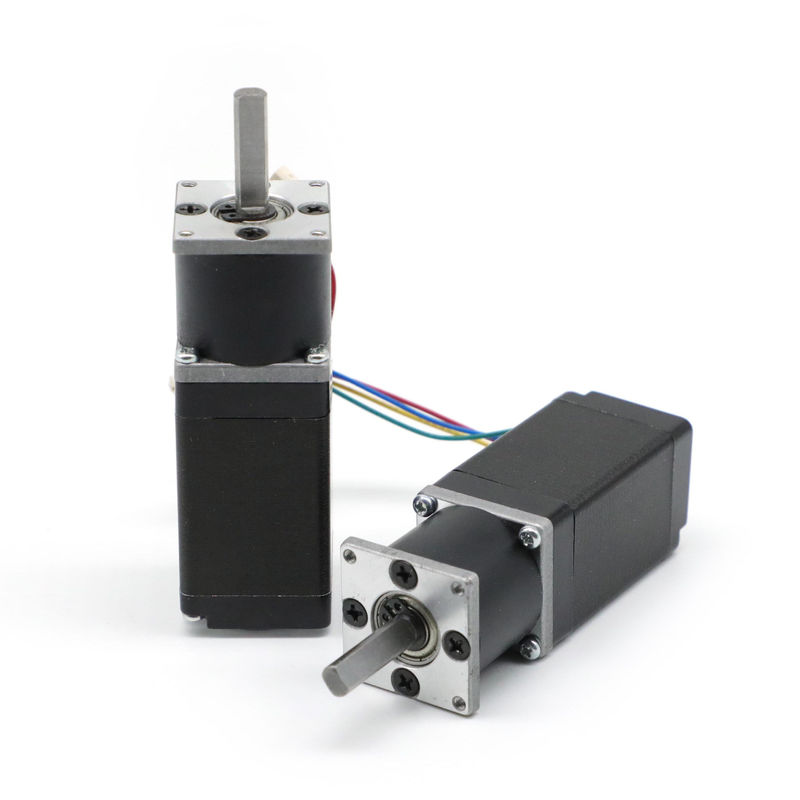

28BYGH nema 11 Stepping Gearbox Motor สำหรับเครื่องพิมพ์อิงค์เจ็ท
มอเตอร์สเต็ปปิ้งเกียร์ 28BYGH มีแรงบิดเอาต์พุตสูงและตำแหน่งที่แม่นยำ
ข้อกำหนดทางไฟฟ้า
| 28BYGH507-03AG6 | ||
| STEP ANGLE | ° / ขั้นตอน | 1.8 |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | วี | 5.4 |
| ปัจจุบัน | A / เฟส | 2.0 |
| ความต้านทาน | Ω / เฟส | 2.7 |
| การเหนี่ยวนำ | mH / เฟส | 1.9 |
| แรงบิดในการถือครอง | ก. ซม | พ.ศ. 2400 |
| ชั้นฉนวน | ข | |
ข้อกำหนดทางไฟฟ้า MOTOR PART:
| MODEL | STEP ANGLE (° / ขั้นตอน) |
ตะกั่วตะกั่ว (เลขที่) |
แรงดันไฟฟ้า (V) |
ปัจจุบัน (A / เฟส) |
ความต้านทาน (Ω / เฟส) |
การเหนี่ยวนำ (MH / เฟส) |
แรงบิดในการถือครอง (G.CM) |
ความสูงของมอเตอร์ L (มม.) |
น้ำหนักมอเตอร์ (กิโลกรัม) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1.8 | 4 | 3.90 | 0.67 | 6.3 | 3.2 | 600 | 32 | 0.11 |
| 28BYGH105-01 | 1.8 | 6 | 3.1 | 0.95 | 3.3 | 1.0 | 430 | 32 | 0.11 |
| 28BYGH301 | 1.8 | 4 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 45 | 0.17 |
| 28BYGH303 | 1.8 | 6 | 3.40 | 0.95 | 3.4 | 1.0 | 750 | 45 | 0.14 |
| 28BYGH501 | 1.8 | 4 | 8.04 | 0.67 | 12.0 | 7.2 | 1200 | 51 | 0.19 |
| 28BYGH502 | 1.8 | 6 | 3.80 | 0.95 | 4.0 | 1.3 | 900 | 51 | 0.20 |
| Gearbox 28mm ข้อกำหนดทางไฟฟ้า: | ||||||||||
| อัตราส่วนลด | 1/6 | |||||||||
| จำนวนรถไฟเกียร์ | 1 | |||||||||
| ประสิทธิภาพการส่ง | 81% | |||||||||
| แรงบิดที่ยอมรับได้สูงสุด | 0.2 นิวตันเมตร | |||||||||
| แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ | 0.6 นิวตันเมตร | |||||||||
|
โหลดเรเดียล (10 มม. จากหน้าแปลน) |
≤80N |
|||||||||
|
โหลดแกนเพลา |
≤30N |
|||||||||
| ความยาว (มม.) |
28.5 |
|||||||||
| น้ำหนัก (g) |
105 |
|||||||||
|
วัสดุที่อยู่อาศัย |
โลหะ |
|||||||||
|
แบริ่งที่เอาต์พุต |
แบริ่งแขน |
|||||||||
|
แรงกดสูงสุดของเพลา |
≤200N |
|||||||||
|
การเล่นแบบเรเดียลของเพลา(มม.) |
≤0.03 |
|||||||||
|
การเล่นแรงขับของเพลา(มม.) |
≤0.4 |
|||||||||
|
ฟันเฟืองที่ไม่มีการโหลด (°) |
≤1.5 |
|||||||||
*** หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามคำขอของคุณได้โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม
แผนภาพการเดินสายไฟ
การประยุกต์ใช้ผลิตภัณฑ์
เครื่องพิมพ์หัวฉีดขนาดใหญ่
ข้อดีของมอเตอร์เกียร์ดาวเคราะห์:
1. Planetary Gearbox รับประกันระบบส่งกำลังที่ยืดหยุ่นและเชื่อถือได้
2. อัตราส่วนความเร็วกว้างพร้อมอายุการใช้งานที่ยาวนาน
3. การออกแบบที่ไม่เหมือนใครสำหรับความหนาแน่นของพลังงานสูง
4. ความแม่นยำสูง
กระปุกเกียร์ของดาวเคราะห์ได้รับการออกแบบมาสำหรับพลังงานอินพุตในสัดส่วนที่สูงซึ่งช่วยให้สามารถจัดเรียงเกียร์อื่น ๆ
