รายละเอียดสินค้า

บ้าน ผลิตภัณฑ์

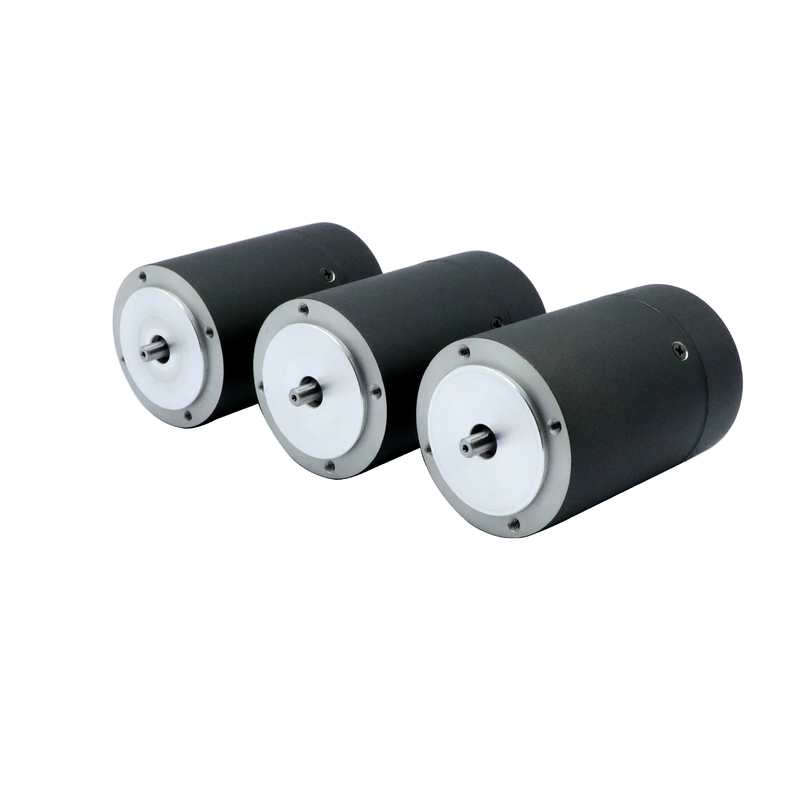

รุ่น: 22mm ~ 110mm, พลังงานมอเตอร์: 5W ~ 2000W, ความเร็ว: 300rpm ~ 10000rpm

ชื่อแบรนด์:	Hetai
ปริมาณการสั่งซื้อขั้นต่ำ:	50
ราคา:	USD
ระยะเวลาการจัดส่ง:	28-31
เงื่อนไขการจ่ายเงิน:	L / C, D / P, T / T, Wester N Union, MoneyGram

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ประเทศจีน

ได้รับการรับรอง:

CE ROHS ISO

ชื่อสินค้า:

เครื่องยนต์ DC ที่ไม่มีแปรง

การแลกเปลี่ยน:

ไร้แปรงถ่าน

อัตราส่วนลด:

1：76

แรงบิดขาออก:

1.5 นิวตันเมตร

ความเร็วเอาต์พุต:

94 รอบต่อนาที

โหลดรัศมีสูงสุด:

≤ 120N

โหลดตามแนวแกนเพลา:

≤ 80N

ระดับการป้องกัน:

IP40

ประเภทที่คดเคี้ยว:

ดาว

มุมเอฟเฟกต์ฮอลล์:

มุมไฟฟ้า 120 °

ชั้นฉนวน:

ข

อุณหภูมิโดยรอบ:

-20°C~+50°C

ความต้านทานของฉนวน:

100MΩ ขั้นต่ำ 500VC DC

ความเป็นฉนวน:

500VAC 1 นาที

รายละเอียดการบรรจุ:

กล่องพร้อมกล่องโฟมด้านในพาเลท

สามารถในการผลิต:

1000PCS / เดือน

เน้น:

nema 14 36mm 2.5nm

เครื่องตัดหญ้าไฟฟ้าแบบไม่มีแปรงถ่าน

กระปุกเกียร์สำหรับ nema 14

คำอธิบายผลิตภัณฑ์

36BL แรงบิดสูง NEMA 14 มอเตอร์เกียร์ DC แบบไม่มีแปรงสำหรับเครื่องตัดหญ้า

รุ่น	อัตราส่วนการลด	เส้นผ่านศูนย์กลางกระปุก	แรงดันไฟฟ้า (V)	พลังงาน(W)	ความเร็ว (รอบต่อนาที)	แรงบิดสูงสุด (Nm)	พิกัดความเผื่อแรงบิด (Nm)
36BLY 01A-001AG76	76:1	36mm	24	15	94	1.5	2.5
36BLY01E-001AG94	94:1	36mm	24	8	38	2	2.5

สำหรับซีรีย์ 36BLY นั้นมีน้ำหนักเบาและประหยัดพื้นที่ซึ่งมีแรงบิดสูงเช่นกัน

ข้อกำหนดทางไฟฟ้า MOTOR PART:

		รุ่น
ข้อมูลจำเพาะ	หน่วย	36BLY01
จำนวนเฟส	เฟส	3
จำนวนเสา	เสา	4
จัดอันดับแรงดันไฟฟ้า	VDC	24
จัดอันดับความเร็ว	รอบต่อนาที	8900
พิกัดแรงบิด	นม	0.03
แรงบิดสูงสุด	mN.m	0.09
ไม่มีกระแสโหลด	แอมป์	0.5
ค่าคงที่แรงบิด	Nm/A	0.015
ความยาวลำตัว	mm	42
น้ำหนัก	กิโลกรัม	0.16

กระปุกเกียร์ 36 มม. ข้อกำหนดทางไฟฟ้า:
อัตราส่วนการลด	5	16	10	25	53	62	76	94	117
จำนวนรถไฟเกียร์	1	2			3
ประสิทธิภาพการส่ง	81%	72%			65%
พิกัดความเผื่อแรงบิด	0.3Nm	1.2 นิวตันเมตร			2.5 นิวตันเมตร
แรงบิดสูงสุดที่ยอมรับได้ชั่วขณะ	1 นิวตันเมตร	3.5 นิวตันเมตร			7.5 นิวตันเมตร
ความยาว (มม.)	24.8	32.4			41.9
น้ำหนัก (ก.)	145	173			213
โหลดรัศมีสูงสุด (หน้าแปลนแบบ 10 มม.)	≤120N
โหลดแกนเพลาสูงสุด	≤80N
วัสดุตัวเรือน	ผงโลหะวิทยา
แบริ่งที่เอาท์พุท	แบริ่งแขน
แรงกดพอดีเพลา max	≤500N
การเล่นเรเดียลของเพลา(มม.)	≤0.03
แรงขับของเพลา(มม.)	≤0.1
ฟันเฟืองที่ไม่มีโหลด (°)	≤1.5

*** หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามคำขอของคุณโปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม

รุ่น: 22mm ~ 110mm, พลังงานมอเตอร์: 5W ~ 2000W, ความเร็ว: 300rpm ~ 10000rpm 0

ข้อกำหนดทางไฟฟ้า:

ข้อมูลจำเพาะของมอเตอร์พร้อมเกียร์ดาวเคราะห์
พิกัดแรงบิด	นม	1.5
จัดอันดับความเร็ว	รอบต่อนาที	94
อัตราส่วน		76:1

* ผลิตภัณฑ์สามารถปรับแต่งตามคำขอพิเศษ

แผนภาพการเดินสายไฟ

ฟังก์ชั่น	สี
+5V	RED	UL1330 26AWG
ฮอลล์ อา	สีน้ำเงิน
ฮอลล์ บี	สีเขียว
ฮอลล์ C	สีขาว
GND	BLACK
เฟส A	RED	UL1330 22AWG
เฟส B	สีเหลือง
เฟส C	BLACK

การประยุกต์ใช้ผลิตภัณฑ์

รุ่น: 22mm ~ 110mm, พลังงานมอเตอร์: 5W ~ 2000W, ความเร็ว: 300rpm ~ 10000rpm 1

ข้อดีของมอเตอร์กระปุกดาวเคราะห์:

1. Planetary Gearbox รับประกันระบบส่งกำลังที่ยืดหยุ่นและเชื่อถือได้

2. อัตราส่วนความเร็วกว้างพร้อมอายุการใช้งานยาวนาน Long

3. การออกแบบที่ไม่ซ้ำใครสำหรับความหนาแน่นพลังงานสูง

4. ความแม่นยำสูง

กระปุกเกียร์ของดาวเคราะห์ได้รับการออกแบบให้มีสัดส่วนของพลังงานอินพุตที่สูง ซึ่งช่วยให้จับคู่การจัดเกียร์อื่นๆ ได้อย่างลงตัว

คำถามที่พบบ่อย

1. คุณเป็นโรงงานหรือไม่?

ใช่เราเป็นโรงงานชื่อแบรนด์ของเรา Hetai เป็นผู้ผลิตมอเตอร์ขนาดเล็กที่มีชื่อเสียงมากว่า 20 ปีใน
ประเทศจีน.ผลิตภัณฑ์หลัก ได้แก่ ไฮบริดสเต็ปเปอร์มอเตอร์ มอเตอร์ DC ไร้แปรงถ่าน เซอร์โวมอเตอร์ และกระปุกเกียร์ดาวเคราะห์

2. ฉันสามารถทดสอบตัวอย่างได้หรือไม่?

ใช่ ตัวอย่างและค่าขนส่งจะถูกเรียกเก็บ

3. ฉันสามารถรับผลิตภัณฑ์ที่กำหนดเองได้หรือไม่?

แน่นอนว่าผลิตภัณฑ์ทั้งหมดสามารถปรับแต่งตามความต้องการพิเศษได้

4. คุณจัดส่งสินค้าอย่างไร?

โดยปกติเราจะจัดส่งสินค้าโดยด่วน (DHL/UPS/FEDEX/TNT) ทางทะเลและทางอากาศ นอกจากนี้ยังรับขนส่งสินค้าด้วย

5. เงื่อนไขการชำระเงินคืออะไร?

T/T (โอนเงินผ่านธนาคาร), Paypal (ค่าธรรมเนียมเพย์พาล 0.5%), ยอมรับคำสั่งประกันของ ALIBABA

6. นี่คือราคาสุดท้ายของคุณหรือไม่?ฉันขอส่วนลดได้ไหม
ราคาของเราเป็นราคาโรงงานหากคุณมีปริมาณมาก เราสามารถเจรจาเกี่ยวกับส่วนลดได้

7. การรับประกันสำหรับผลิตภัณฑ์ของคุณคืออะไร?
การรับประกันของเราคือหนึ่งปีหากมีปัญหาด้านคุณภาพเกิดขึ้นที่ฝั่งของเราในช่วงเวลานี้ เราจะรับผิดชอบค่าขนส่งและการเปลี่ยนสินค้าการรับประกันไม่ครอบคลุมถึงความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์อย่างไม่เหมาะสม
